| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO |
| رقم الموديل: | 31-14 |
| الحد الأدنى لكمية: | 1 عبوة خشبية |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال 11 يوماً |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P في الأفق |
| القدرة على العرض: | 280 قطعة/يوم |
| المواد: | نحاس | درجة حرارة تصميم النحاس: | -196 درجة مئوية -225 درجة مئوية |
|---|---|---|---|
| ضغط تصميم النحاس ماكس: | 4.5 ميجا باسكال | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| النوع: | ثلاثة في واحد | ||
| إبراز: | ثلاثة في واحد مقايض الحرارة,مجفف الهواء المبرد مبادلة الحرارة المقاومة,مُبخّر الصفائح المحمصة ثلاثيًا في واحد,Refrigerated Air Dryer Brazed Heat Exchanger,Three In One brazed plate evaporator |
||

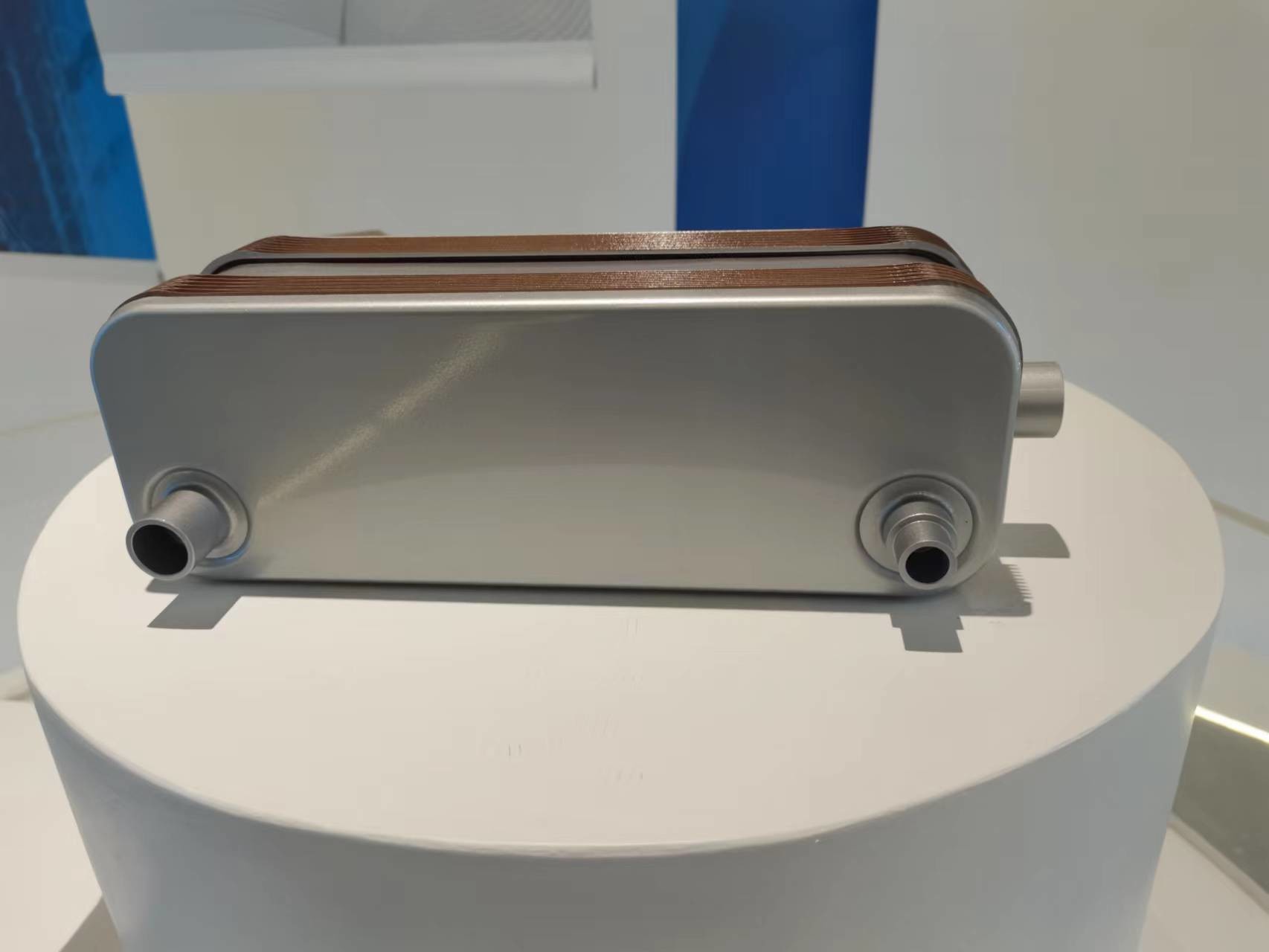

مُبادل حرارة صفيحة محمصة ثلاثية في واحد لمجفف الهواء المبرد
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم) | الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم ((Mpa | |
|
AL14 |
77 |
42 |
206 |
172 |
44+2.3N+6 | 1.06+1.4+0.06N |
8 |
الجانب الغازي/ الجانب الفلوريني |
1.6/30 |
| 50+2.3N+6 | 1.19+1,4+0.06N | ||||||||
| 80+2,3N+6 | 1.85+1,4+0.06N | ||||||||
|
AL26 |
111 |
50 |
310 |
250 |
50+2.32N+8 | 1.93+2.6+0.12N |
18 |
الجانب الغازي/فلورين الجانب |
1.6/30 |
| 75+2,32N+8 | 2.77+2.6+0.12N | ||||||||
| 100 + 2.32N + 8 | 3.64+2.6+0.12N | ||||||||
|
AL95 |
189 |
92 |
616 |
519 |
85+2.7N+12 | 6.4+15.6+0.44N |
42 |
الجانب الغازي/ الجانب الفلوريني |
16/30 |
| 06+2.7N+12 | 7.8+15.6+0.44N | ||||||||
| 212+2.7N+12 | 17.9+15.6+0.44N | ||||||||
| 276+2.7N+12 | 22.2+15.6+0.44N | ||||||||
مقدمة المنتج:
محول حراري من صفيحة ثلاثية في واحدة ، يمكننا أن نسميه محول حراري من صفيحة مجفف الهواء ، الاسم المختصر مع مجفف التبريد مع تبخر ، منفصل الغاز والماء و المبرد المسبق.
المبرد المسبق:
مبادلة الحرارة للهواء البارد والهواء عالي درجة الحرارة ، توفير الطاقة للتبديد للضاغط. عدم التكثيف في المخرج ووضع مباشرة في الاستخدام.
مُبخر:
الماء يتجمد من الهواء المضغوط كفاءة عالية ، نزول ضغط منخفض
فاصل الغاز والماء:
فصل الغاز والماء ، الهواء الجاف لا يوجد حجب ، صيانة سهلة
ميزة المنتج:
ثلاثة في واحد ، كفاءة عالية في نقل الحرارة ، حجم صغير ، توفير المساحة ، إزالة المياه بالكامل ، القضاء على مشاكل الانسداد
مجفف الهواء المبرد هو نوع من مجففات الهواء المضغوط المستخدمة لإزالة الرطوبة والتكثيف من أنظمة الهواء المضغوط.يستخدم عادة في التطبيقات الصناعية والتجارية حيث يتطلب الهواء المضغوط الجاف والنظيف لمختلف العمليات والمعدات.
الميزات الرئيسية ومبادئ عمل مجفف الهواء المبرد:
إزالة الرطوبة: الوظيفة الأساسية للمجفف الهوائي المبرد هي إزالة الرطوبة من الهواء المضغوط. الهواء المضغوط يحتوي على بخار الماء، والذي يمكن أن يتكثف ويسبب مشاكل مثل التآكل،تلف المعدات الهوائية، وتعرض جودة المنتج للخطر في بعض التطبيقات.
عملية التبريد: يستخدم مجفف الهواء المبرد نظام التبريد لتبريد الهواء المضغوط. يدخل الهواء المضغوط إلى المجفف ويمر عبر مبادل حرارة.حيث يتم تبريدها باستخدام مادة تبريد، عادة غاز التبريد مثل R134a أو R410a.
التكثيف: مع تبريد الهواء المضغوط، يتكثف بخار الماء الموجود في الهواء إلى الماء السائل.ثم يتم فصل قطرات المياه المكثفة من تيار الهواء باستخدام منفصل الرطوبة أو المكثف.
الصرف الصحي: يتم تصريف الماء السائل المنفصل من النظام باستخدام صمام تصريف أو مصيدة مكثفة. وهذا يضمن إزالة الرطوبة بشكل فعال من الهواء المضغوط،منعها من الوصول إلى المعدات في الأسفل.
استرداد الحرارة: بعض المجففات الهوائية المبردة تضم أنظمة استرداد الحرارة. يتم استخدام الحرارة المستخرجة من الهواء المضغوط أثناء عملية التبريد لأغراض أخرى.مثل تسخين الهواء المضغوط أو توفير المياه الساخنة لتطبيقات أخرىزيادة كفاءة الطاقة بشكل عام.
مراقبة نقطة الندى: تم تصميم مجففات الهواء المبردة لتحقيق نقطة شبح محددة ، وهي درجة حرارة تبدأ فيها الرطوبة في التكثيف.عادة ما يتم تعيين نقطة الندى إلى مستوى يضمن أن الهواء المضغوط يبقى جافا بما فيه الكفاية للتطبيق المقصود.
تصفية الهواء: تتضمن العديد من مجففات الهواء المبردة مرشحات مدمجة لإزالة الملوثات مثل الزيت والجسيمات وغيرها من الشوائب من الهواء المضغوط.هذا يساعد على ضمان النظافة والجفاف المضغوطة الهواء الخروج.
نظام التحكم: يتم تجفيف المجففات الهوائية المبردة بأنظمة التحكم التي تراقب وتنظم عمليات التبريد والتجفيف. يمكن أن تشمل أجهزة استشعار درجة الحرارة وأجهزة استشعار الضغطو خوارزميات التحكم للحفاظ على الأداء الأمثل وكفاءة الطاقة.
