| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | UFP42A |
| الحد الأدنى لكمية: | قطعه |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | L / C ، T / T ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 300 قطعة / يوم |
| المواد: | النحاس/الفولاذ المقاوم للصدأ | درجة حرارة تصميم النحاس: | -196 درجة مئوية -225 درجة مئوية |
|---|---|---|---|
| ضغط تصميم النحاس ماكس: | 4.5 ميجا باسكال | درجة حرارة تصميم الفولاذ المقاوم للصدأ: | -196 درجة مئوية -550 درجة مئوية |
| الفولاذ المقاوم للصدأ أقصى ضغط التصميم: | 2.5 ميجا باسكال | وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام |
| فترة الضمان: | 12 شهراً | الهيكل: | صفيحة تبادل حرارة |
| ماكس تدفق: | 18 م³/ساعة | أقصى ضغط: | 4.5 ميجا باسكال |
| إبراز: | 4.5Mpa محول حرارة الصفيحة,متبادل الحرارة المتصاعد غير المتساوي في مسار التدفق,4.5Mpa مبادلة حرارة نحاسية,Unequal Flow Path Brazed Heat Exchanger,4.5Mpa Copper Brazed Heat Exchanger |
||

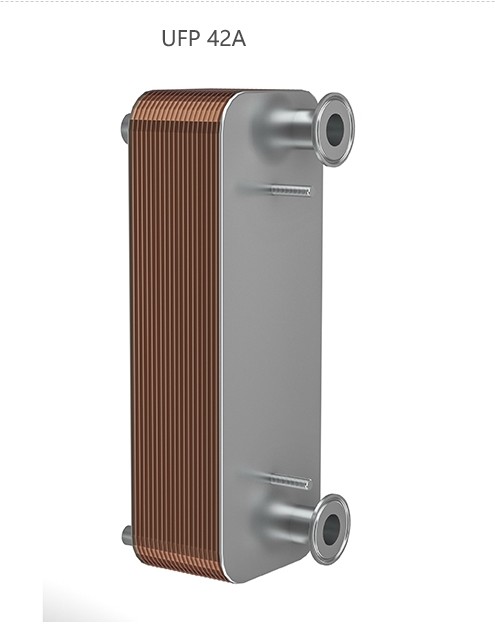

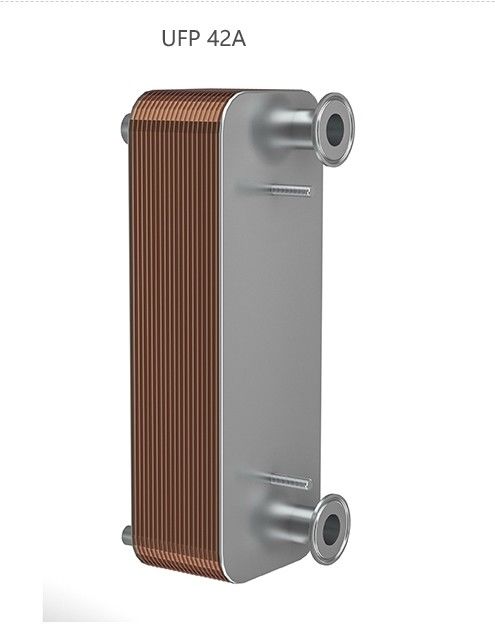

أداء التوصيل الحراري نوع UFP42a مسار التدفق غير المتماثل المبادل الحراري للصفائح المقاومة
مقدمة المنتج:
مسار التدفق غير المتكافئ هو نوع واحد من الاختراع المبتكر الذي يأتي من مُبادل الحرارة المتصلب ، هذا النوع من مسار التدفق غير المتكافئ يعني أنه مختلف على البرد والحرارة لحجم المسار.من المفيد الاستفادة من انخفاض ضغط معقول على الجانبين، إذا كان هناك تدفق مختلف أو خصائص مختلفة للسوائل ، على سبيل المثال النفط والماء ، أو انخفاض ضغط معقول مختلف مطلوب على جانبين. ثم ، تحسين نقل الحرارة ،حتى يتم تقليل كمية لوحة مبادل الحرارة في الوحدة إلى الحد الأدنى، في بعض الحالات ، فإن كمية المبادل الحراري تحت نفس الحمل يقلل بنسبة 25٪. حجم المسار من الجانب الأساسي أكبر بنسبة 25٪ من الجانب الثانوي.
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم ((Mpa) |
| برنامج العمل المشترك رقم 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | ثلاثة أرباع5 |
| برنامج العمل المشترك 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | ثلاثة أرباع5 |
| الـ UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | ثلاثة أرباع5 |
| الـ UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
