| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | UFP20A |
| الحد الأدنى لكمية: | حزمة واحدة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 380 قطعة/يوم |
| المواد: | نحاس | درجة حرارة تصميم النحاس: | -196 درجة مئوية -225 درجة مئوية |
|---|---|---|---|
| ضغط تصميم النحاس ماكس: | 4.5 ميجا باسكال | درجة حرارة تصميم الفولاذ المقاوم للصدأ: | -196 درجة مئوية -550 درجة مئوية |
| الفولاذ المقاوم للصدأ أقصى ضغط التصميم: | 2.5 ميجا باسكال | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| ماكس تدفق: | 8 م³ / ساعة | أقصى ضغط: | 4.5 ميجا باسكال |
| إبراز: | تدفقات السوائل غير المتماثلة المبادل الحراري,تدفقات السوائل غير المتماثلة في المبادل الحراري,Asymmetric Fluid Flows bhe heat exchanger |
||
تدفقات السوائل غير المتماثلة نوع UFP20A مسار التدفق غير المتساوي مبادل حرارة الصفيحة المقاومة
مقدمة المنتج:
مسار التدفق غير المتكافئ هو نوع واحد من الاختراع المبتكر الذي يأتي من مُبادل الحرارة المتصلب ، هذا النوع من مسار التدفق غير المتكافئ يعني أنه مختلف على البرد والحرارة لحجم المسار.من المفيد الاستفادة من انخفاض ضغط معقول على الجانبين، إذا كان هناك تدفق مختلف أو خصائص مختلفة للسوائل ، على سبيل المثال النفط والماء ، أو انخفاض ضغط معقول مختلف مطلوب على جانبين. ثم ، تحسين نقل الحرارة ،حتى يتم تقليل كمية لوحة مبادل الحرارة في الوحدة إلى الحد الأدنى، في بعض الحالات ، فإن كمية المبادل الحراري تحت نفس الحمل يقلل بنسبة 25٪. حجم المسار من الجانب الأساسي أكبر بنسبة 25٪ من الجانب الثانوي.
تصميم مسار التدفق غير المتماثل: يتم تصميم المبادل الحراري مع مسارات تدفق غير متماثلة.يمكن ضبط هياكل القناة والأبعاد بين كل لوحة وفقًا لمتطلبات توصيل الحرارة للسوائل لتحقيق كفاءة نقل الحرارة المثلى.
تكنولوجيا الحرارة: يتم ربط لوحات المبادل الحراري معًا باستخدام تقنيات الحرارة. أثناء عملية الحرارة ، يتم إذابة مادة ملء وتستخدم لتشكيل اتصال قوي ،ضمان إغلاق ومدى استمرارية المبادل الحراري.
أداء التوصيل الحراري: يصل مبادل الحرارة الصفيحة المتصلة بطريق التدفق غير المتماثل إلى نقل حرارة فعال من خلال التوصيل الحراري العالي للصفائح المعدنية.الهيكل المموج للصفائح يزيد من مساحة سطح تبادل الحرارة ويعزز الاضطرابات، تحسين توصيل الحرارة.
مجموعة واسعة من التطبيقات: المبادل الحراري للصفائح المتصالحة مع مسار التدفق غير المتماثل مناسب لتطبيقات مختلفة لتبادل الحرارة التي تنطوي على مجموعات مختلفة من السوائل ، مثل السائل إلى الغاز ،الغاز إلى الغازأو السائل إلى السائل.
تصميم قابلة للتخصيص: يمكن تخصيص تصميم مبادل الحرارة الصفيحة المقاومة لمسار التدفق غير المتماثل وفقًا لمتطلبات التطبيق المحددة.من خلال ضبط المعلمات مثل عدد اللوحات، أشكال القناة، وأحجامها، ويمكن تحقيق موجهة الحرارة المثلى وكفاءة نقل الحرارة.
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم ((Mpa) |
| برنامج العمل المشترك رقم 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | ثلاثة أرباع5 |
| برنامج العمل المشترك 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | ثلاثة أرباع5 |
| الـ UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | ثلاثة أرباع5 |
| الـ UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |

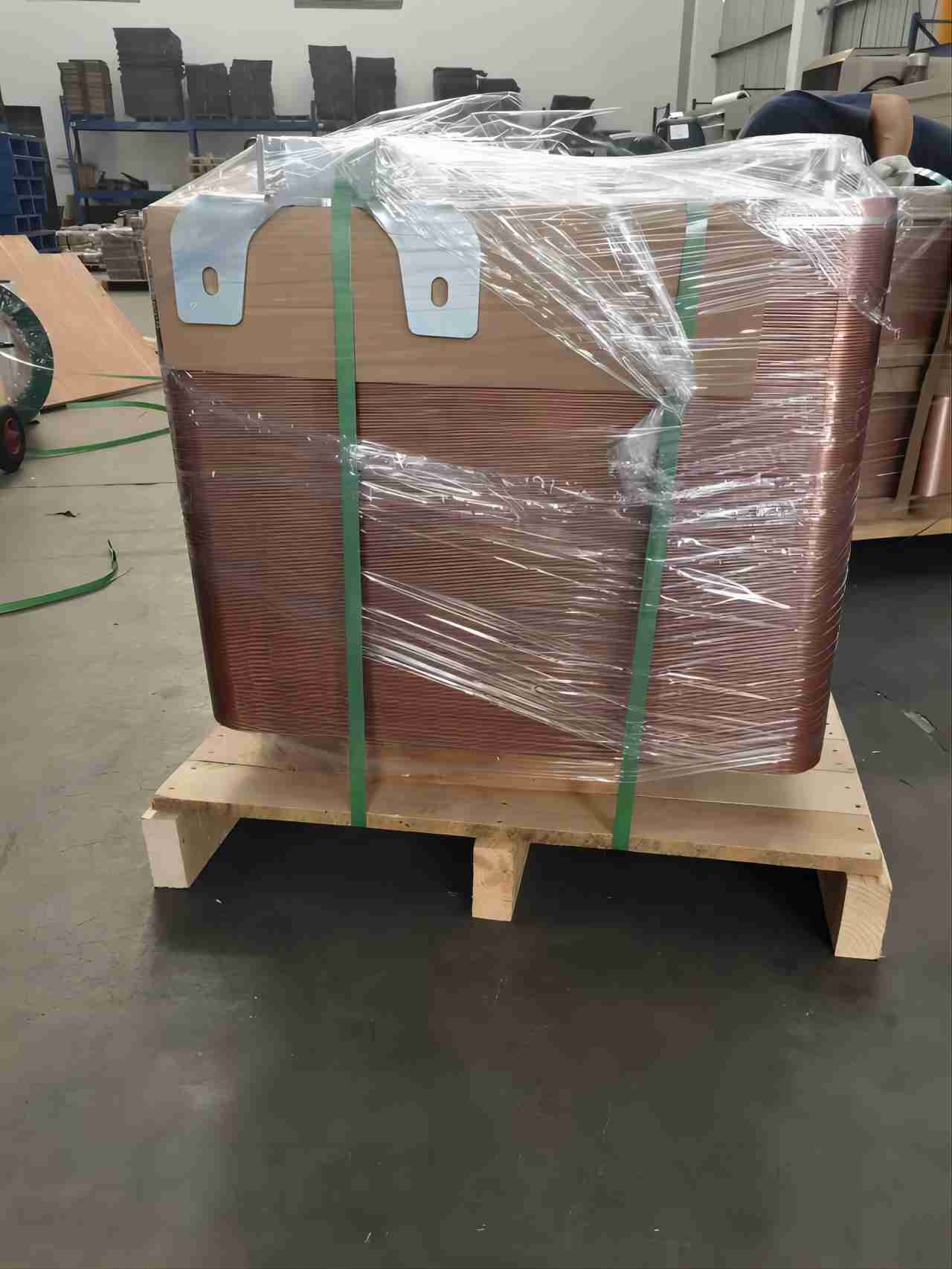

ورشة عمل:
