| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | SB28B |
| الحد الأدنى لكمية: | 2 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 10 أيام |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 460 قطعة/يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 4.5 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة HVAC/صناعة الكيماويات | ||
| إبراز: | BHE مكثف الصفائح النحاسية المتصلة,وحدات التبريد مقايض الحرارة,وحدات التبريد ومبادلة الحرارة,Refrigeration Units Brazed Heat Exchanger,Refrigeration Units bhe heat exchanger |
||

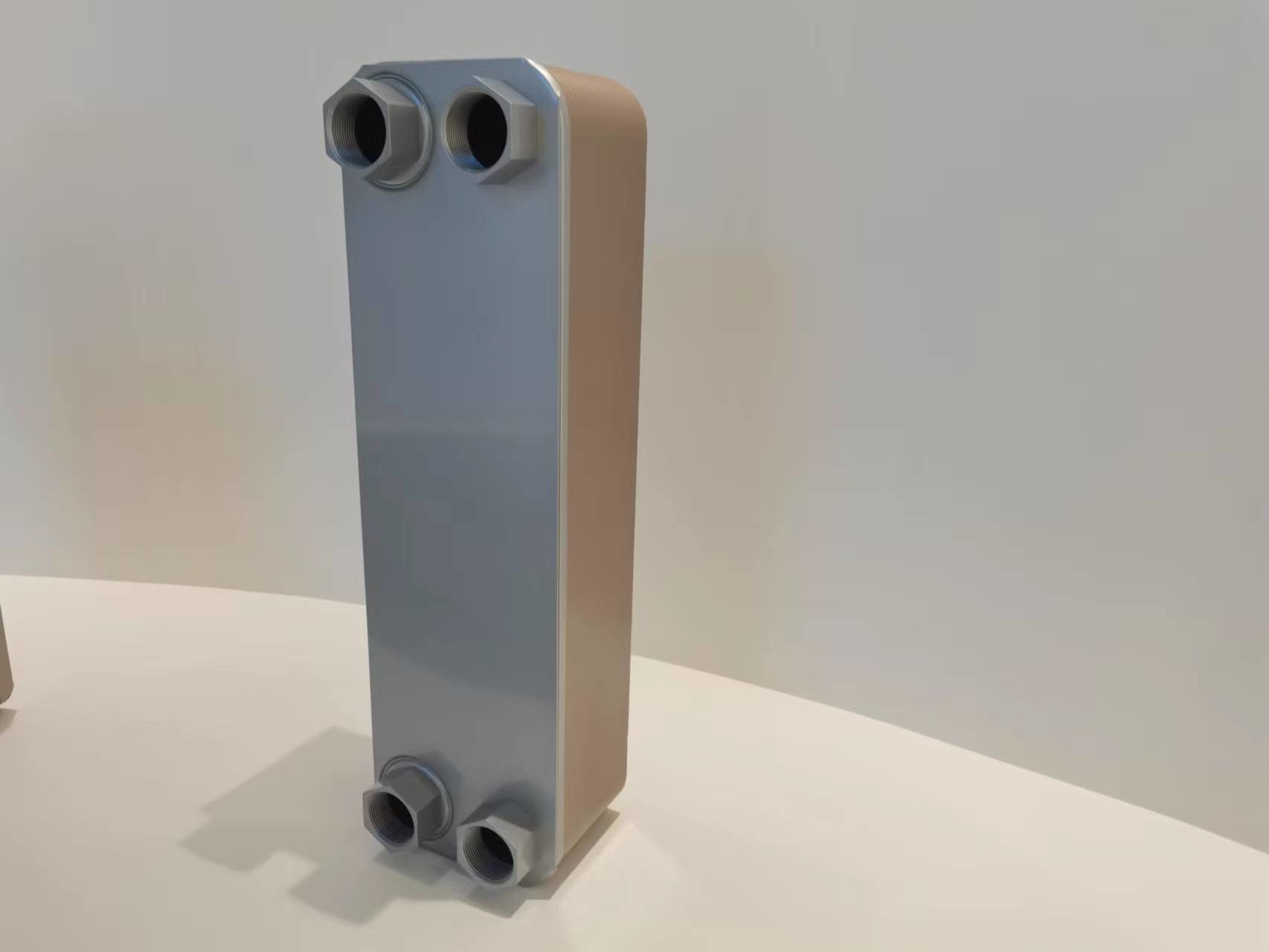

محولات الحرارة من الصفائح النحاسية المتصلة في وحدات التبريد
التاريخ:
المبادلات الحرارية المبكرة: كان مفهوم تبادل الحرارة موجودًا منذ قرون ، لكن الفهم الحديث وتطبيق المبادلات الحرارية بدأ في الظهور في القرن التاسع عشر. في البداية ، كان هناك العديد من المبادلات الحرارية المختلفة.تم بناء مبادلات الحرارة باستخدام مواد النحاس أو الحديد.
مقدمة النحاس: بدأ النحاس يكتسب مكانة بارزة في مبادلات الحرارة بسبب قيادته الحرارية الفائقة مقارنة بالمواد الأخرى.السيطرة الحرارية العالية للنحاس تسمح بنقل الحرارة بكفاءة، مما يؤدي إلى تحسين أداء تبادل الحرارة وكفاءة الطاقة.
تطوير مبادلات الحرارة الصفيحة: أحدث تطوير مبادلات الحرارة الصفيحة ثورة في الصناعة. تم الحصول على براءة اختراع أول تصميم لمبادلة الحرارة الصفيحة من قبل الدكتور ريتشارد سليجمان في عام 1923.استخدم هؤلاء المبادلات الحرارية الصفيحة المبكرة لوحات النحاس مع غشاشات لتشكيل قنوات نقل الحرارة.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
