| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | SB30 |
| الحد الأدنى لكمية: | 1 عبوة خشبية |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 14 يومًا |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 550 قطعة/يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 4.5 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة التكييف والتهوية / الصناعات الكيميائية / الإلكترونية / الغذائية / الصيدلة وصناعات البتروكيماوي | ||
| إبراز: | مبادلة حرارة الصفيحة المصلحة HVAC,الكشف عن التسرب المعدل الحراري للصفائح المقاومة,مبادلة حرارة من نوع HVAC,Leakage Detection Brazed Plate Heat Exchanger,HVAC brazed type heat exchanger |
||

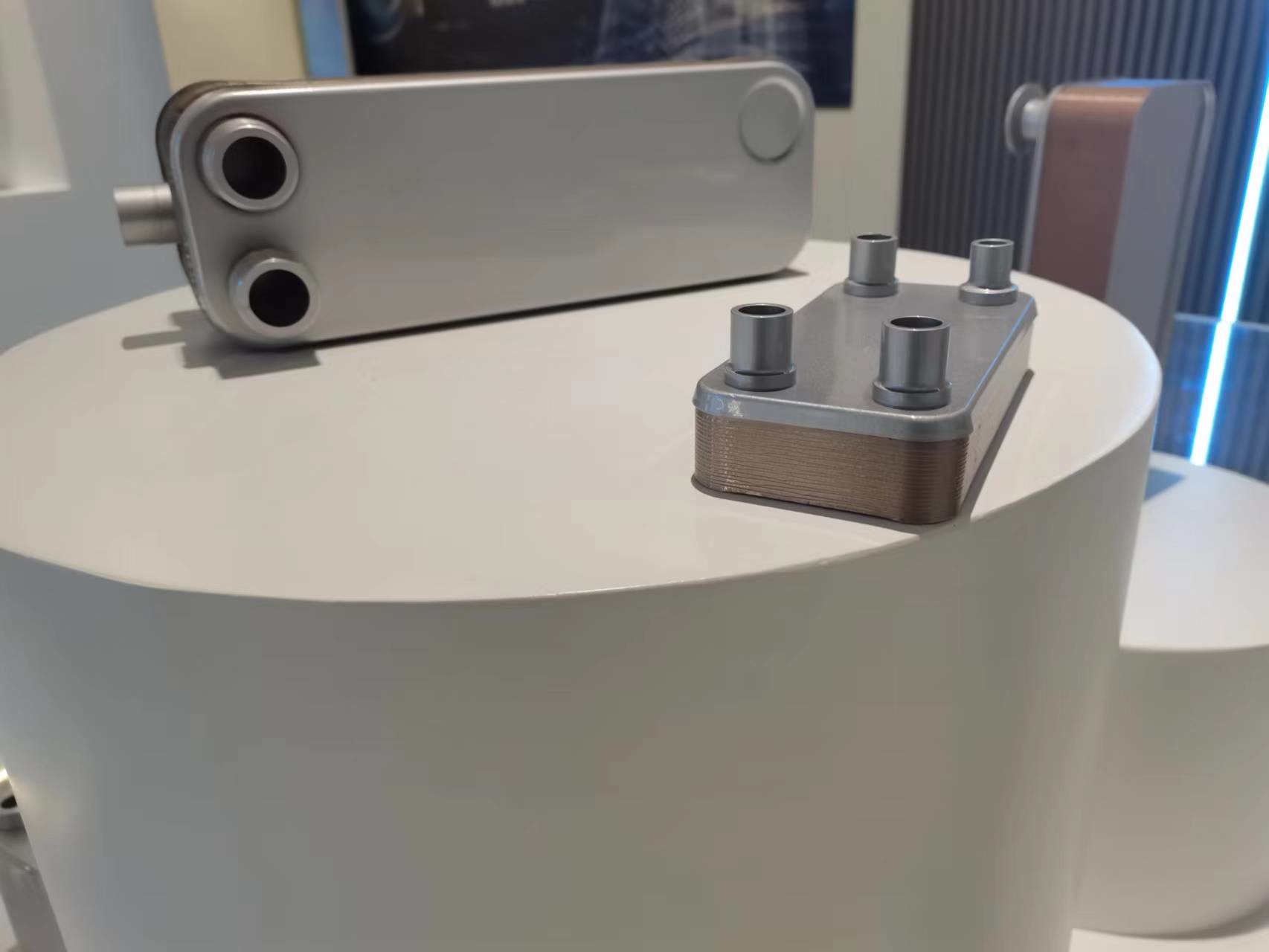

الكشف عن التسرب ومراقبة درجة الحرارة المبادل الحراري للصفائح النحاسية
اكتشاف التسرب: تحقق بشكل دوري من وجود أي علامات على تسرب في مبادل الحرارة. إجراء اختبارات تسرب حسب الضرورة لتحديد أي تسرب محتمل وتصدي له على وجه السرعة.
مراقبة درجة الحرارة: مراقبة درجات حرارة المدخل والخروج من تدفقات السوائل للتأكد من أنها ضمن نطاق التشغيل المطلوب.يمكن أن تشير الانحرافات عن اختلافات درجة الحرارة المتوقعة إلى قضايا تحتاج إلى الاهتمام.
أجزاء
خصائص المنتج:
الحجم المدمج: المبادلات الحرارية للصفائح المدمجة لها تصميم مضغوط وخفيف الوزن ، مما يسمح للاستخدام الفعال للمساحة.
كفاءة عالية في نقل الحرارة: توفر الألواح المقاومة مساحة سطحية كبيرة لنقل الحرارة ، مما يؤدي إلى كفاءة حرارية عالية وتحسين الأداء.
أداء حراري ممتاز: تؤمن عملية التسليح ربطًا قويًا بين الألواح ، مما يسمح بأقل قدر من المقاومة الحرارية ونقل الحرارة الفعال.
نطاق تشغيل واسع: يمكن لمبادلات الحرارة الصفيحة المقاومة التعامل مع مجموعة واسعة من درجات الحرارة والضغوط ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
سريعة والاستجابة: بسبب التصميم المدمج وتخطيط الصفيحة الفعال ، توفر مفاصلات الحرارة الصفيحة الملحومة تبادلًا سريعًا للحرارة والاستجابة السريعة لظروف متغيرة.
متينة وموثوقة: توفر البناء الملتحم مقاومة ممتازة للتآكل والإجهاد الميكانيكي ، مما يضمن المتانة طويلة الأجل والتشغيل الموثوق به.
صيانة سهلة: التصميم المدمج وسهولة الوصول إلى مبادلات الحرارة الصفيحة المصقولة تجعلها سهلة التنظيف والصيانة.
فعالة من حيث التكلفة: توفر مبادلات الحرارة الصفيحة المقاومة حلًا فعالًا من حيث التكلفة لتطبيقات نقل الحرارة ، مع كفاءتها العالية وحجمها المدمج ومدة خدمتها الطويلة.
باختصار ، تُعرف مبادلات الحرارة الصفيحة الملتحمة بحجمها المدمج وكفاءة نقل الحرارة العالية والأداء الحراري الممتاز ومدى التشغيل الواسع والمتانة والفعالية من حيث التكلفة.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
