| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO |
| رقم الموديل: | SB20C |
| الحد الأدنى لكمية: | 1 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال 15 أيام |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P في الأفق |
| القدرة على العرض: | 550 قطعة/يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 4.5 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة التكييف والتهوية / الكيماويات / الإلكترونيات | ||
| إبراز: | مبادلة حرارة الصفائح المقاومة للتلوث,مكثف الصفائح المقاومة للتلوث,الصفائح المقاومة للتآكل,Fouling Resistant brazed plate condenser,Brazed Plate Heat Exchanger Anti Corrosion |
||

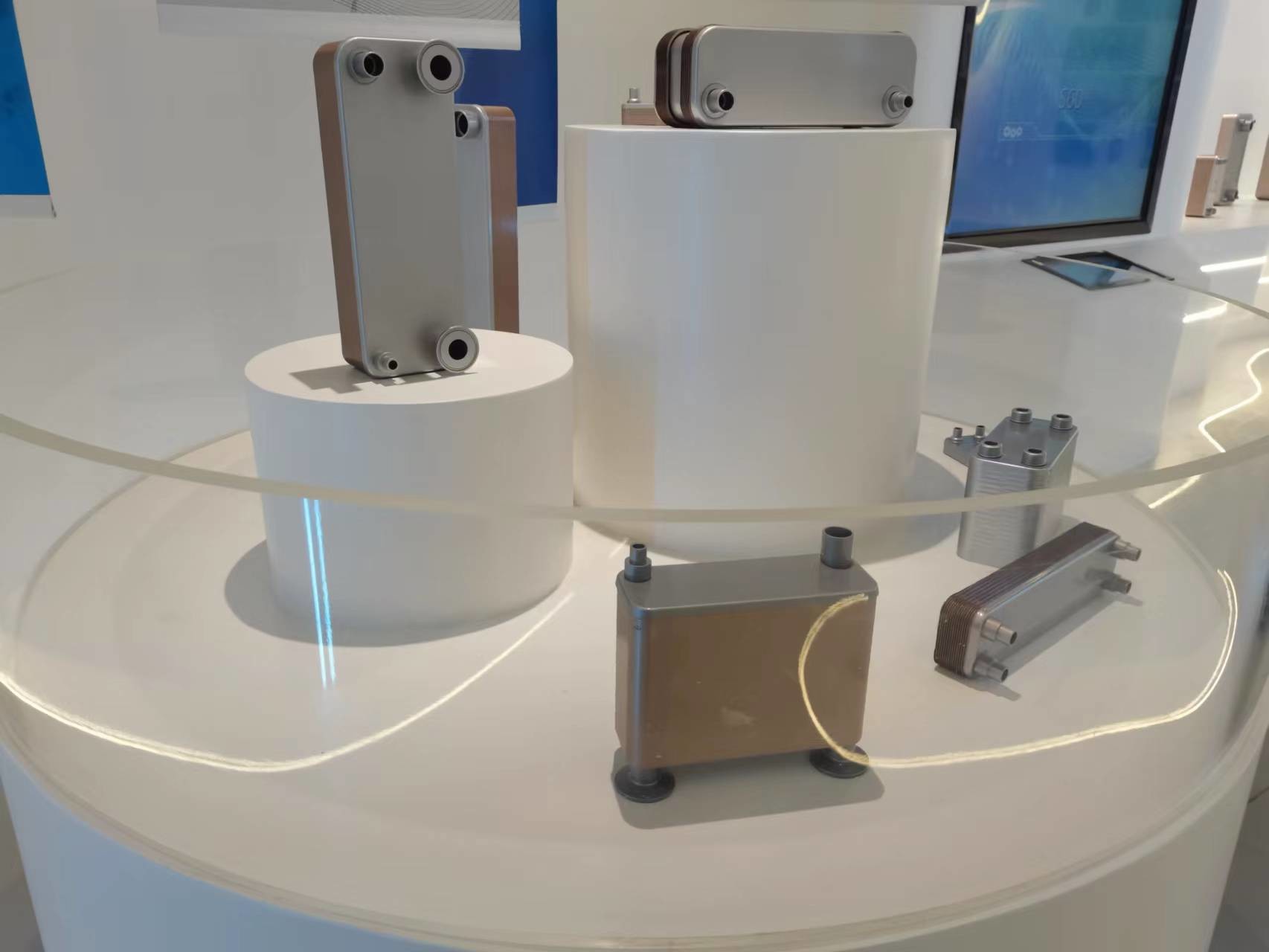

المقاوم للتراب وسهل التنظيف تبادل حرارة الصفيحة النحاسية
الخصائص:
التوصيل الحراري العالي: يشتهر النحاس بتوصيل الحرارة الممتاز، مما يسمح بنقل الحرارة بكفاءة بين تدفقات السائل.هذا يؤدي إلى تحسين أداء تبادل الحرارة وتقليل استهلاك الطاقة.
مقاومة التآكل: يظهر النحاس مقاومة جيدة للتآكل، مما يجعله مناسبًا للتعامل مع مختلف السوائل،بما في ذلك تلك ذات الحموضة العالية أو القليلية.إنها مقاومة بشكل خاص للتآكل، مما يجعل مبادلات الحرارة الصفيحة النحاسية متينة وطويلة الأمد.
كفاءة انتقال الحرارة الممتازة: تصميم مبادلات الحرارة الصفيحة النحاسية ، مع مساحة السطح الكبيرة وأنماط الصفيحة الأمثل ، يعزز كفاءة نقل الحرارة المحسنة.هذا يتيح تبادل الحرارة الفعال حتى مع التصميمات المدمجة، مما يؤدي إلى مبادلات حرارة صغيرة الحجم وتوفير المساحة.
التنوع: يمكن استخدام مبادلات الحرارة الصفيحة النحاسية لمجموعة واسعة من التطبيقات ، بما في ذلك التدفئة والتبريد والتبخر والتكثيف واسترداد الحرارة.يجدون تطبيقات في الصناعات مثل HVAC، التبريد، المعالجة الكيميائية، توليد الطاقة، معالجة الطعام، وأكثر من ذلك.
سهولة الصيانة: الصفائح النحاسية سهلة النظافة والصيانة نسبيًا. فهي مقاومة للتلوث ويمكن تنظيفها باستخدام طرق مختلفة ، بما في ذلك التنظيف الكيميائي أو التنظيف الميكانيكي ،ضمان أفضل أداء لنقل الحرارة بمرور الوقت.
العمر الطويل: المبادلات الحرارية للصفائح النحاسية معروفة بمتانتها وطول عمر الخدمة. النحاس هو مادة قوية يمكنها تحمل الضغوط والدرجات الحرارية العالية ،مما يجعلها مناسبة للتطبيقات الصناعية المتطلبة.
مقاومة الصدمات الحرارية: يظهر النحاس مقاومة جيدة للصدمات الحرارية ، مما يسمح لمبادلات حرارة لوحات النحاس بمعالجة التغيرات المفاجئة في درجة الحرارة دون المساس بسلامتها الهيكلية.
صديقة للبيئة: النحاس هو مادة قابلة لإعادة التدوير، مما يجعل مفاصلات الحرارة الصفيحة النحاسية صديقة للبيئة. يمكن إعادة تدويرها في نهاية حياتها المفيدة،الحد من النفايات وتعزيز الاستدامة.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
