| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | UFP42A |
| الحد الأدنى لكمية: | حزمة خشبية واحدة |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 12 يومًا |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P في الأفق |
| القدرة على العرض: | 340 قطعة/يوم |
| المواد: | نحاس | درجة حرارة تصميم النحاس: | -196 درجة مئوية -225 درجة مئوية |
|---|---|---|---|
| ضغط تصميم النحاس ماكس: | 4.5 ميجا باسكال | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
| فترة الضمان: | 12 شهراً | الهيكل: | صفيحة تبادل حرارة |
| ماكس تدفق: | 18 م³/ساعة | أقصى ضغط: | 4.5 ميجا باسكال |
| اللحام: | لحم من النحاس | الرمز السريع: | 8419500090 |
| التطبيق: | العمليات الصناعية | ||
| إبراز: | ترتيبات التدفق المكثف الصفيحة المقاومة,المكثف الصفيحة المقاومة متعددة الأغراض,جهاز تبخير صفيحات محطمة متعددة الأغراض,Brazed Plate Condenser Multipurpose,Multipurpose brazed plate evaporator |
||

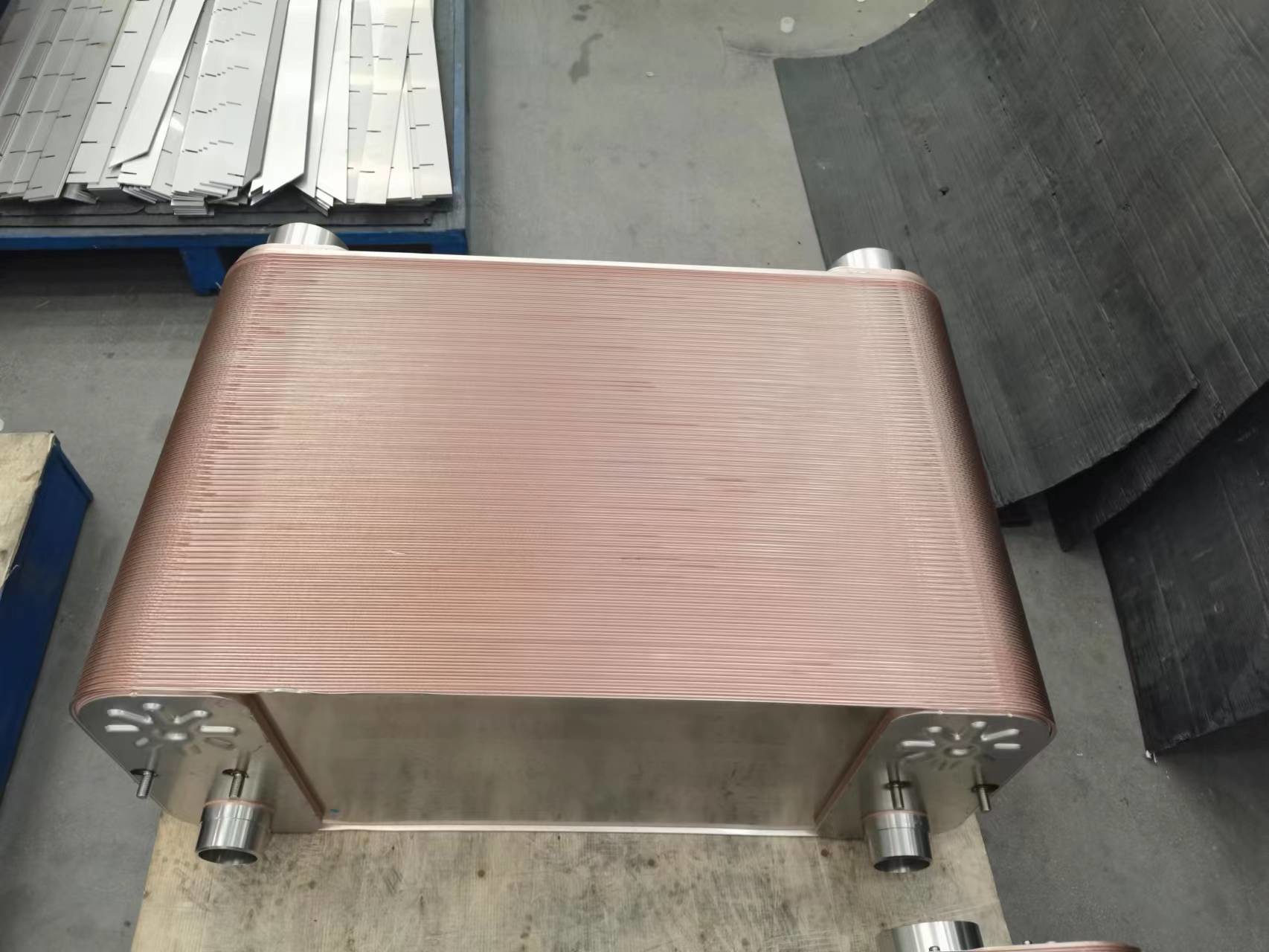

ملفات تعديل التجافف وترتيبات التدفق
التعليمات:
الاحتياطات الأمنية: قبل البدء في أي عمل، تأكد من أن مبادل الحرارة والمنطقة المحيطة بها آمنة وخالية من أي مخاطر محتملة.ارتداء معدات الحماية الشخصية المناسبة مثل القفازات ونظارات الأمان.
التفتيش: تحقق من مبادلة الحرارة للصفائح النحاسية فيما إذا كان هناك أي علامات على التلف أو التآكل أو التسرب. تحقق من وجود أي حطام أو تلوث على الصفائح قد يؤثر على كفاءة نقل الحرارة.
إيقاف التشغيل والعزل: إيقاف تشغيل النظام بشكل آمن وعزل المبادل الحراري من تدفق السائل.اغلق أي صمامات أو فصل أي اتصالات لمنع تدفق السوائل أثناء الصيانة.
تصريف: تصريف السائل من المبادل الحراري إلى
مكان آمن للتخلص منه اتبع الإجراءات المناسبة لتجنب التسرب أو التلوث
تفكيكها: قم بإزالة المسامير أو المقبضات التي تجمع اللوحات معاً بعناية. لاحظ ترتيب اللوحات وترتيبها.
التنظيف: تنظيف لوحات النحاس باستخدام الطرق المناسبة مثل التنظيف الكيميائي أو التنظيف الميكانيكي لإزالة أي تراب أو ترسبات.اتبع تعليمات المصنع أو إجراءات التنظيف الموصى بها.
التفتيش والإصلاح: فحص اللوحات بحثاً عن أي تلف أو تشوه. واستبدال أي ألواح أو غطاءات متضررة بأخرى مناسبة.تحقق من وجود أي علامات للتآكل أو التآكل وتعالجها وفقا لذلك.
إعادة التجميع: وضع الألواح المنظفة والمصلحة مرة أخرى في ترتيبها الأصلي وموقعها.
تشديد المسامير أو المشابك وتثبيتها وفقا لمواصفات الشركة المصنعة.
الاختبار: إجراء اختبار الضغط للتأكد من عدم وجود تسرب في المبادل الحراري المجمّع مرة أخرى. تحقق من التوزيع السليم للدفق والضغط عبر الألواح.
بدء تشغيل النظام: بمجرد إعادة تجميع المبادل الحراري واختباره ، قم بإعادة توصيل تدفق السائل وإطلاق النظام.مراقبة اختلافات الأداء ودرجة الحرارة لضمان التشغيل السليم.
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم ((Mpa) |
| برنامج العمل المشترك رقم 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | ثلاثة أرباع5 |
| برنامج العمل المشترك 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | ثلاثة أرباع5 |
| الـ UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | ثلاثة أرباع5 |
| الـ UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
