| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO |
| رقم الموديل: | SB26F |
| الحد الأدنى لكمية: | 1 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 600 قطعة / يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 4.5 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة التدفئة والتهوية وتكييف الهواء/الكيميائية/الإلكترونية/الأغذية/الصيدلة والصناعة الصحية |

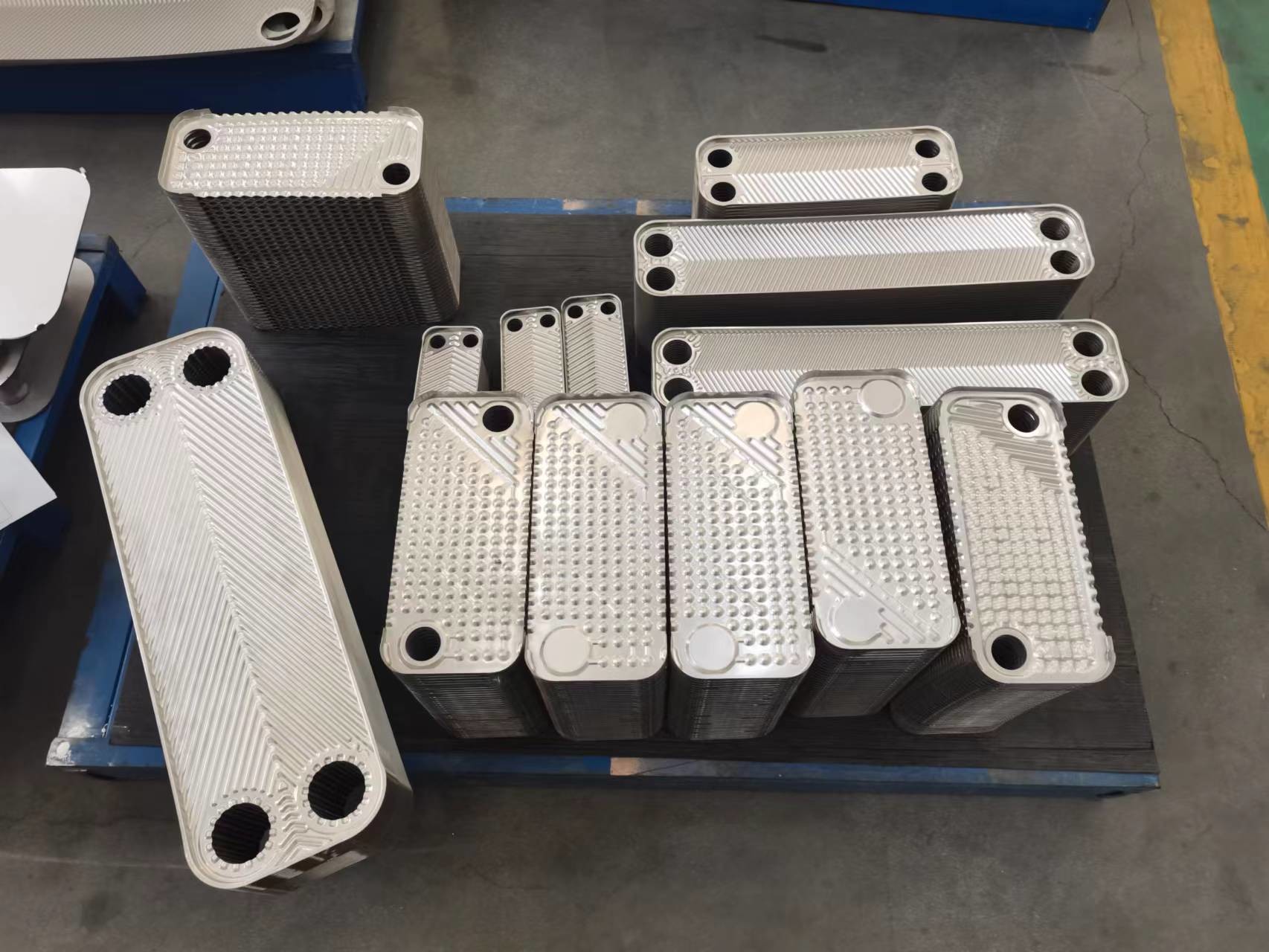

المبادلة الحرارية للصفائح المقاومة للحرارة استرداد الحرارة ومضخات الحرارة وتطبيقات المياه الساخنة المنزلية
مقدمة:
محول حرارة لوحة محامية هو نوع من أجهزة نقل الحرارة التي تستخدم تكنولوجيا المحامية لربط الألواح المعدنية معًا. هذه الألواح مصنوعة عادة من النحاس ،الفولاذ المقاوم للصدأ ويتم ترتيبها في نمط مجفف.
المبادلات الحرارية للصفائح المقاومة تتكون من العديد من الألواح المكدسة معًا ومربوطة بشكل دائم باستخدام عملية المقاومة. مادة المقاومة ، عادةً ما تكون نحاسًا أو نيكلًا ،يذوب ويتدفق إلى القنوات المموجة، مما يخلق مرفق قوي وعازم على التسرب. تضمن هذه التقنية الحرارية التوصيل الحراري الممتاز والسلامة الهيكلية.
تصميم الألواح المموجة يعزز نقل الحرارة من خلال خلق اضطرابات في تدفق السائل. وهذا يزيد من مساحة سطح الاتصال بين السوائل ، مما يؤدي إلى تبادل حرارة فعال.الحجم المدمج والبناء الخفيف لمبادلات الحرارة للصفائح المطاطية يسمح بتوفير المساحة.
مقايض الحرارة المتداول بالجريان الشعاعي خاصة بتكييف الهواء المركزي، المبرد الصناعي، نظام مضخة الحرارة على نطاق واسع، وما إلى ذلكقوة نقل الحرارة القصوى يمكن أن تصل إلى 600 كيلوواط، وخاصة تصميم تحسين سائل التبريد من نوع R410A في الهيكل.
3IN1 مقايض حرارة صفيحة محترق ، يمكننا أن نسميه مجفف الهواء مقايض حرارة صفيحة ، الاسم المختصر مع مجفف التبريد.
يحتوي على بخار ، فاصل الغاز والماء وبرودة سابقة.
المبرد المسبق
مبادلة الحرارة للهواء البارد والهواء عالي درجة الحرارة ، توفير الطاقة للتبديد للضاغط. عدم التكثيف في المخرج ووضع مباشرة في الاستخدام.
البخار:
الماء يتجمد من الهواء المضغوط كفاءة عالية ، نزول ضغط منخفض
فاصل الغاز والماء:
فصل الغاز والماء ، الهواء الجاف لا يوجد حجب ، صيانة سهلة
ثلاثة في واحد ، كفاءة عالية في نقل الحرارة ، حجم صغير ، توفير المساحة ، إزالة المياه بالكامل ، القضاء على مشاكل الانسداد.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
