| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO |
| رقم الموديل: | SB26 |
| الحد الأدنى لكمية: | 1 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 600 قطعة / يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 4.5 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة التدفئة والتهوية وتكييف الهواء/الكيميائية/الإلكترونية/الأغذية/الصيدلة والصناعة الصحية | ||
| إبراز: | محول حرارة الصفيحة الصغيرة,مبادلة حرارة صفيحة HVAC,مبادلة حرارة صفيحة HVAC خفيفة الوزن,Brazed HVAC Plate Heat Exchanger,lightweight HVAC Plate Heat Exchanger |
||
التطبيق في صناعة HVAC
مقدمة:
محول حرارة لوحة محامية هو نوع من أجهزة نقل الحرارة التي تستخدم تكنولوجيا المحامية لربط الألواح المعدنية معًا. هذه الألواح مصنوعة عادة من النحاس ،الفولاذ المقاوم للصدأ ويتم ترتيبها في نمط مجفف.
المبادلات الحرارية للصفائح المقاومة تتكون من العديد من الألواح المكدسة معًا ومربوطة بشكل دائم باستخدام عملية المقاومة. مادة المقاومة ، عادةً ما تكون نحاسًا أو نيكلًا ،يذوب ويتدفق إلى القنوات المموجة، مما يخلق مرفق قوي وعازم على التسرب. تضمن هذه التقنية الحرارية التوصيل الحراري الممتاز والسلامة الهيكلية.
تصميم الألواح المموجة يعزز نقل الحرارة من خلال خلق اضطرابات في تدفق السائل. وهذا يزيد من مساحة سطح الاتصال بين السوائل ، مما يؤدي إلى تبادل حرارة فعال.الحجم المدمج والبناء الخفيف لمبادلات الحرارة للصفائح المطاطية يسمح بتوفير المساحة.
خصائص المنتج:
الحجم المدمج: المبادلات الحرارية للصفائح المدمجة لها تصميم مضغوط وخفيف الوزن ، مما يسمح للاستخدام الفعال للمساحة.
كفاءة عالية في نقل الحرارة: توفر الألواح المقاومة مساحة سطحية كبيرة لنقل الحرارة ، مما يؤدي إلى كفاءة حرارية عالية وتحسين الأداء.
أداء حراري ممتاز: تؤمن عملية التسليح ربطًا قويًا بين الألواح ، مما يسمح بأقل قدر من المقاومة الحرارية ونقل الحرارة الفعال.
نطاق تشغيل واسع: يمكن لمبادلات الحرارة الصفيحة المقاومة التعامل مع مجموعة واسعة من درجات الحرارة والضغوط ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
سريعة والاستجابة: بسبب التصميم المدمج وتخطيط الصفيحة الفعال ، توفر مفاصلات الحرارة الصفيحة الملحومة تبادلًا سريعًا للحرارة والاستجابة السريعة لظروف متغيرة.
متينة وموثوقة: توفر البناء الملتحم مقاومة ممتازة للتآكل والإجهاد الميكانيكي ، مما يضمن المتانة طويلة الأجل والتشغيل الموثوق به.
صيانة سهلة: التصميم المدمج وسهولة الوصول إلى مبادلات الحرارة الصفيحة المصقولة تجعلها سهلة التنظيف والصيانة.
فعالة من حيث التكلفة: توفر مبادلات الحرارة الصفيحة المقاومة حلًا فعالًا من حيث التكلفة لتطبيقات نقل الحرارة ، مع كفاءتها العالية وحجمها المدمج ومدة خدمتها الطويلة.
باختصار ، تُعرف مبادلات الحرارة الصفيحة الملتحمة بحجمها المدمج وكفاءة نقل الحرارة العالية والأداء الحراري الممتاز ومدى التشغيل الواسع والمتانة والفعالية من حيث التكلفة.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |

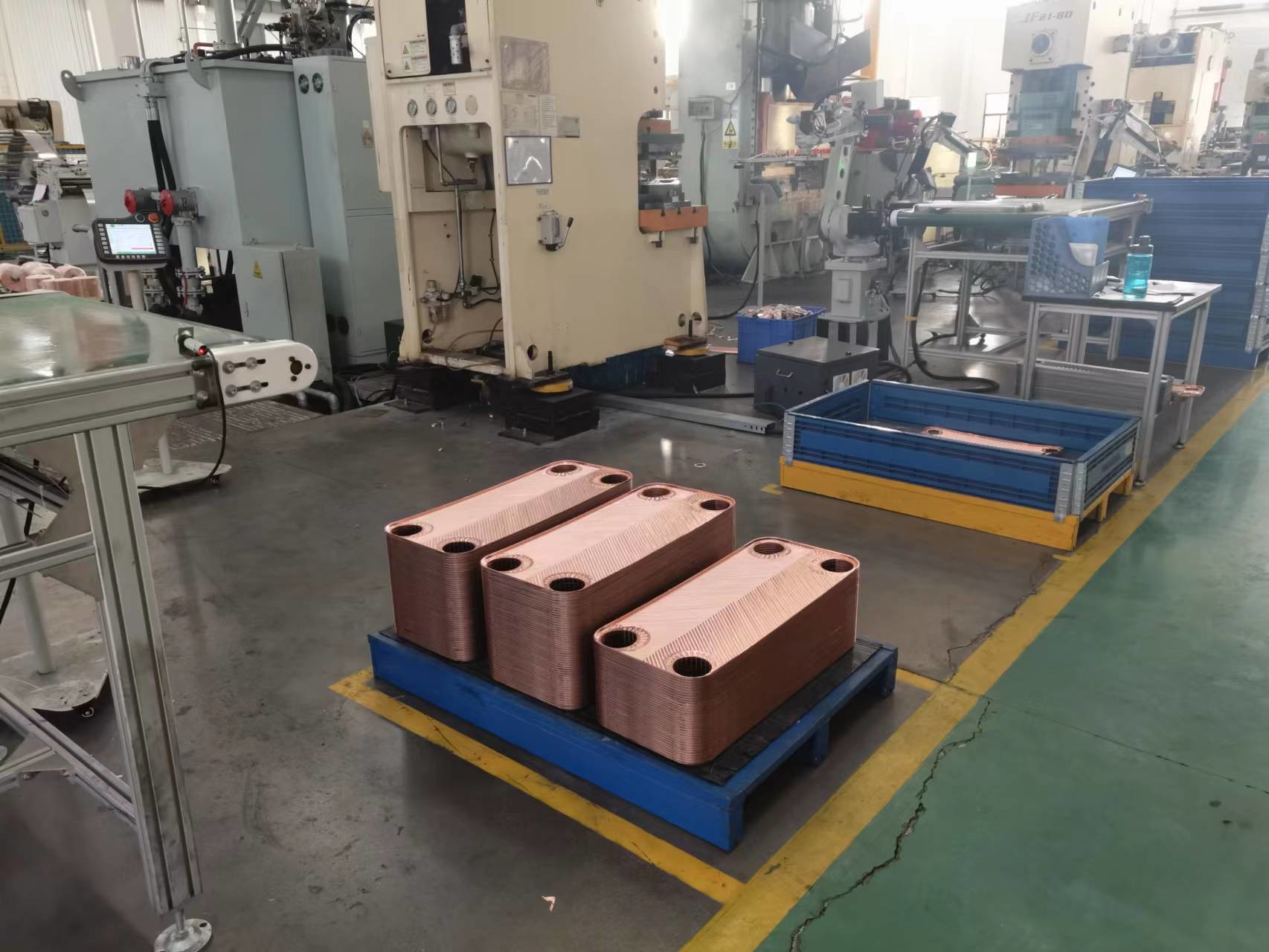

ورشة عمل:
الحزمة:
