| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO |
| رقم الموديل: | SB18 |
| الحد الأدنى لكمية: | 1 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 550 قطعة/يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 1.0 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة التدفئة والتهوية وتكييف الهواء/الكيميائية/الإلكترونية/الأغذية/الصيدلة والصناعة الصحية | ||
| إبراز: | المبادلة الحرارية الصفيحة التبريد الموثوقة,مقايض حرارة لوحة التبريد 8m3/H,مبادلة حرارة من النوع المقاوم للصدأ 8m3/H,Refrigeration Plate Heat Exchanger 8m3/H,8m3/H brazed type heat exchanger |
||

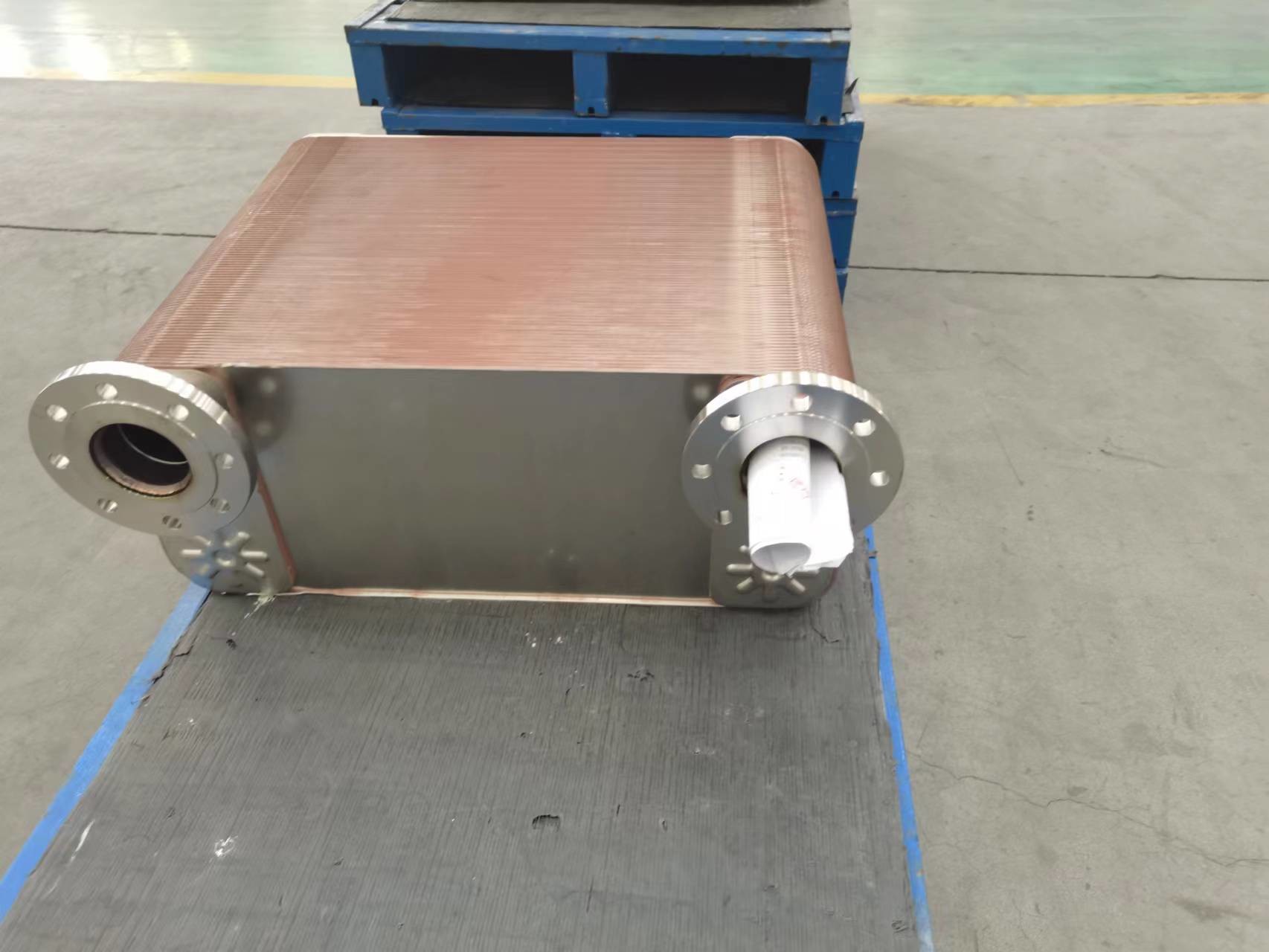

مواد النحاس الصفيحة المقاومة المبادلة الحرارية أنظمة التبريد والتبريد الحد الأقصى للجريان 8m3/h
مقدمة:
محول حرارة لوحة محامية هو نوع من أجهزة نقل الحرارة التي تستخدم تكنولوجيا المحامية لربط الألواح المعدنية معًا. هذه الألواح مصنوعة عادة من النحاس ،الفولاذ المقاوم للصدأ ويتم ترتيبها في نمط مجفف.
المبادلات الحرارية للصفائح المقاومة تتكون من العديد من الألواح المكدسة معًا ومربوطة بشكل دائم باستخدام عملية المقاومة. مادة المقاومة ، عادةً ما تكون نحاسًا أو نيكلًا ،يذوب ويتدفق إلى القنوات المموجة، مما يخلق مرفق قوي وعازم على التسرب. تضمن هذه التقنية الحرارية التوصيل الحراري الممتاز والسلامة الهيكلية.
خصائص المنتج:
نطاق تشغيل واسع: يمكن لمبادلات الحرارة الصفيحة المقاومة التعامل مع مجموعة واسعة من درجات الحرارة والضغوط ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
سريعة والاستجابة: بسبب التصميم المدمج وتخطيط الصفيحة الفعال ، توفر مفاصلات الحرارة الصفيحة الملحومة تبادلًا سريعًا للحرارة والاستجابة السريعة لظروف متغيرة.
متينة وموثوقة: توفر البناء الملتحم مقاومة ممتازة للتآكل والإجهاد الميكانيكي ، مما يضمن المتانة طويلة الأجل والتشغيل الموثوق به.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
ورشة عمل:
الحزمة:
