| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | AC150 |
| الحد الأدنى لكمية: | ثلاث حزم |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 450 قطعة/يوم |
| المواد: | الفولاذ المقاوم للصدأ / النحاس | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
|---|---|---|---|
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| الرمز السريع: | 8419500090 | ستروتشر: | ข้าม |
| إبراز: | مُبادل حرارة الصفيحة المُحَمَّلة بالهواء,استرداد حرارة النفايات المبادل الحراري,مبادلة حرارة الصفيحة النحاسية Air Cross,Waste Heat Recovery Brazed Heat Exchanger,Air Cross brass plate heat exchanger |
||

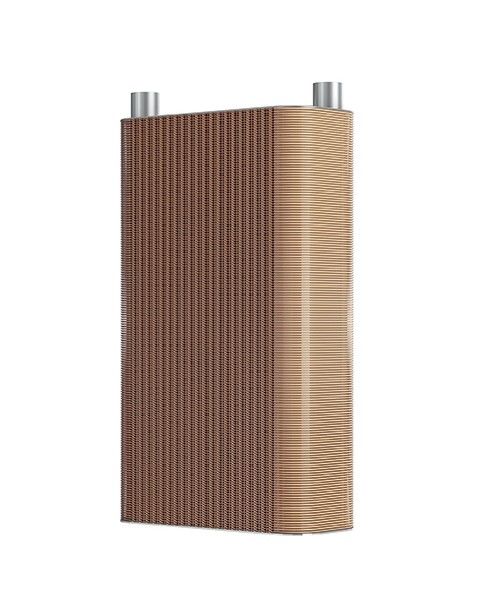

مبادلة حرارة الصفيحة المقاومة مع الصليب الهوائي ، سلسلة Ac150 لاستعادة الحرارة النفايات
مبادل حرارة صفيحة غازي، المعروف أيضا باسم مبادل حرارة صفيحة غاز إلى غاز، هو نوع من مبادلات الحرارة المصممة خصيصا لنقل الحرارة بين اثنين من تدفقات الغاز.يتكون من كومة من الألواح المعدنية المموجة، عادة مصنوعة من مواد مثل الفولاذ المقاوم للصدأ أو الألومنيوم، والتي يتم إغلاقها معا.
في مبادل حرارة صفيحة نوع الغاز ، يتدفق تيار الغازان على جانبي الصفائح المقابلين ، مما يسمح بنقل الحرارة الفعال بينهما.تصميم الصفيحة المموجة يخلق اضطرابات في تدفق الغاز، وتعزيز نقل الحرارة من خلال زيادة مساحة السطح المتاحة للتبادل.
تدخل تدفقات الغازات إلى مبادل الحرارة من خلال منافذ دخول منفصلة وتتدفق عبر قنوات بديلة تشكلها الألواح. مع مرور الغازات عبر القنوات ، يتم تبادل الحرارة بينها.الغاز الساخن ينقل حرارته إلى الغاز البارد، مما يؤدي إلى تغير في درجة الحرارة في كلا التدفقين.
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | الوزن ((كغ) | ضغط التصميم ((Mpa) |
| AC35 | 124 | 52 | 286 | 227 | 6+3.23N | 1.64+0.124N | 3 |
| AC36 | 124 | 52 | 286 | 227 | 6+3.23N | 1.64+0.124N | 3 |
| AC116 | 213 | 621 | 476 | 12+2.26N | 12+0.44N | 1.5 | |
| AC150 | 202 | 771 | 610 | 12+2.24N | 15+0.5N | 1.5 | |
| AC340 | 490 | 328 | 780 | 578 | 12+2.08N | 36+1.17N | 1.5 |
