| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | UFP10 |
| الحد الأدنى لكمية: | 1 عبوة خشبية |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 12 يومًا |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P في الأفق |
| القدرة على العرض: | 180 قطعة / يوم |
| المواد: | النحاس/الفولاذ المقاوم للصدأ | درجة حرارة تصميم النحاس: | -196 درجة مئوية -225 درجة مئوية |
|---|---|---|---|
| ضغط تصميم النحاس ماكس: | 4.5 ميجا باسكال | درجة حرارة تصميم الفولاذ المقاوم للصدأ: | -196 درجة مئوية -550 درجة مئوية |
| الفولاذ المقاوم للصدأ أقصى ضغط التصميم: | 2.5 ميجا باسكال | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| اللحام: | لحم من النحاس | ||
| إبراز: | محول الحرارة غير المتساوية مسار التدفق,مقايض الحرارة من الصفيحة المختلفة,محولات الحرارة الصناعية,Unequal Flow Boiler Plate Heat Exchanger,Industrial Grade Boiler Plate Heat Exchanger |
||

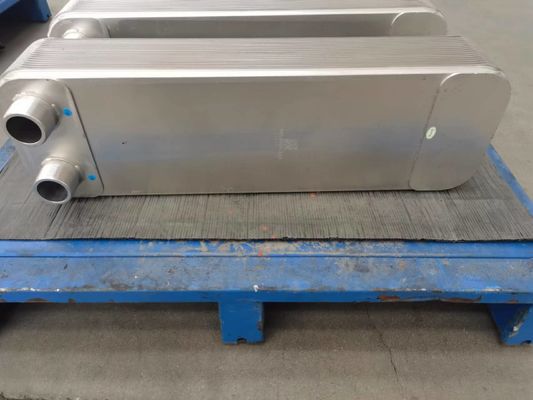

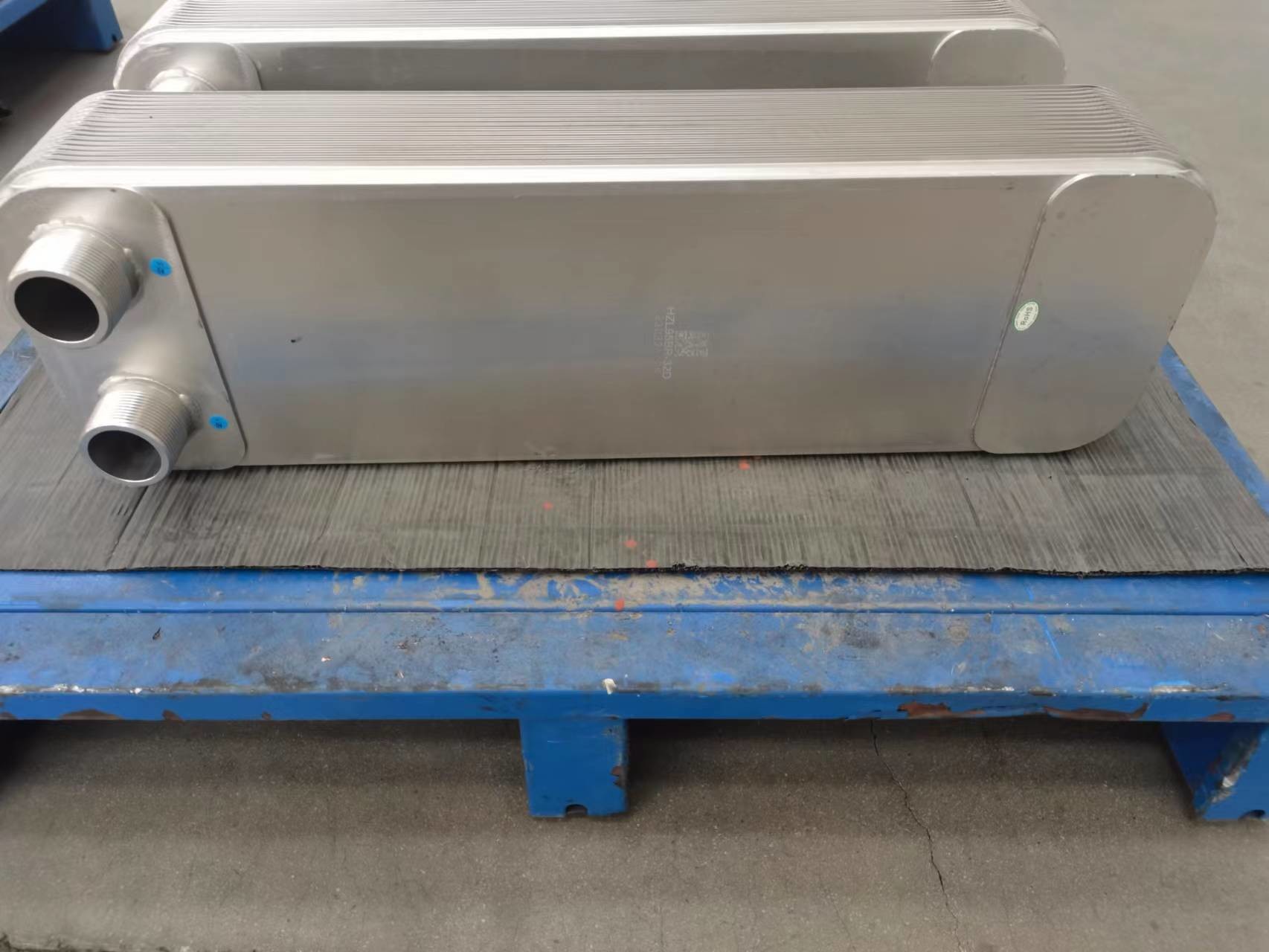

BPHE انخفاض التلوث وتوسيع مسار التدفق غير المتكافئ
مقدمة المنتج:
مسار التدفق غير المتكافئ هو نوع واحد من الاختراع المبتكر الذي يأتي من مُبادل الحرارة المتصلب ، هذا النوع من مسار التدفق غير المتكافئ يعني أنه مختلف على البرد والحرارة لحجم المسار.من المفيد الاستفادة من انخفاض ضغط معقول على الجانبين، إذا كان هناك تدفق مختلف أو خصائص مختلفة للسوائل ، على سبيل المثال النفط والماء ، أو انخفاض ضغط معقول مختلف مطلوب على جانبين. ثم ، تحسين نقل الحرارة ،حتى يتم تقليل كمية لوحة مبادل الحرارة في الوحدة إلى الحد الأدنى، في بعض الحالات ، فإن كمية المبادل الحراري تحت نفس الحمل يقلل بنسبة 25٪. حجم المسار من الجانب الأساسي أكبر بنسبة 25٪ من الجانب الثانوي.
وهو نوع معين من تصميم مبادل الحرارة الذي يسمح بمعدلات تدفق مختلفة أو مسارات تدفق للسوائل التي يتم تبادلها. في مسار تدفق غير متساو،القنوات أو الممرات للسوائل الساخنة والباردة ليست متماثلة، مما يعني أن أحد السوائل قد يكون له مسار تدفق أطول أو أضيق مقارنة بالسوائل الأخرى.
خصائص وفوائد مبادلات الحرارة الصفيحة المتصلة بالقطر غير المتساوية:
تحسين معدل التدفق: تمكن BPHEs غير المتساوية من تحسين معدلات التدفق لكل سائل لتلبية متطلبات محددة. من خلال ضبط أبعاد مسار التدفق ، يتم تحسين معدل التدفق.يمكن تخصيص المبادل الحراري لتحقيق أداء نقل الحرارة المطلوب وتفاوت درجات الحرارة بين السوائل.
زيادة كفاءة نقل الحرارة: يسمح تصميم مسار التدفق غير المتساوي بتحسين كفاءة نقل الحرارة عن طريق تحسين سرعة وقت إقامة السوائل.هذا يمكن أن يؤدي إلى تحسين معامل نقل الحرارة وأداء النظام العام.
التحكم في نهج الحرارة: يمكن أن تساعد BPHEs غير متساوية في مسار التدفق في التحكم في نهج الحرارة ، والذي يشير إلى الفرق في درجة الحرارة بين السوائل الساخنة والباردة في منفذ المبادل.من خلال ضبط مسارات التدفق، يمكن تقليل مقاربة درجة الحرارة إلى الحد الأدنى، مما يؤدي إلى نقل حرارة أكثر كفاءة وتقليل استهلاك الطاقة.
المرونة في تصميم النظام: يوفر تصميم مسار التدفق غير المتكافئ المرونة في تصميم النظام ، مما يسمح بالتخصيص بناءً على متطلبات التطبيق المحددة.انها تمكن من مبادل الحرارة ليتم تخصيصها للتعامل مع معدلات تدفق مختلفة، خصائص السوائل، وأداء نقل الحرارة المطلوب.
تقليل التلوث والتوسع: يمكن أن يساعد تكوين مسار التدفق غير المتكافئ في تخفيف مشكلات التلوث والتوسع. من خلال تحسين معدلات التدفق وتوزيع السرعة ، يمكن أن يتم تحسين معدل التلوث وتوزيع السرعة.يقلل من احتمال تشكيل الرواسب على أسطح نقل الحرارة، مما يؤدي إلى تحسين كفاءة التشغيل وفترات الصيانة الأطول.
ضيقة وتوفير المساحة: مثل غيرها من مبادلات الحرارة الصفيحة المقاومة، BPHEs مسار التدفق غير متساوية لديها تصميم ضيق وتوفير المساحة بسبب ترتيب الصفيحة المكدسة.هذا يجعلها مناسبة للمنشآت حيث المساحة محدودة أو عندما تكون مساحة سطح نقل الحرارة عالية مطلوبة في نطاق صغير.
مجموعة واسعة من التطبيقات: توجد طرق التدفق غير المتساوية في العديد من الصناعات التي تتطلب نقل الحرارة بكفاءة مع معدلات تدفق مختلفة ، مثل أنظمة HVAC والعمليات الصناعيةالتبريد، وشبكات التدفئة / التبريد في المناطق الحضرية.
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم ((Mpa) |
| برنامج العمل المشترك رقم 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | ثلاثة أرباع5 |
| برنامج العمل المشترك 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | ثلاثة أرباع5 |
| الـ UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | ثلاثة أرباع5 |
| الـ UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
ورشة عمل:
منطقة الاختبار:
الصورة:
