| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | UFP62FA |
| الحد الأدنى لكمية: | ثلاث حزم |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 10 أيام |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 320 قطعة/يوم |
| المواد: | نحاس | درجة حرارة تصميم النحاس: | -196 درجة مئوية -225 درجة مئوية |
|---|---|---|---|
| ضغط تصميم النحاس ماكس: | 4.5 ميجا باسكال | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| ماكس تدفق: | 18 م³/ساعة | ||
| إبراز: | محول حرارة الصفيحة المائية,محول حرارة الصفيحة المائية 18m3/H,مبادلة الحرارة 18m3/H,Water Plate Heat Exchanger 18m3/H,bhe heat exchanger 18m3/H |
||

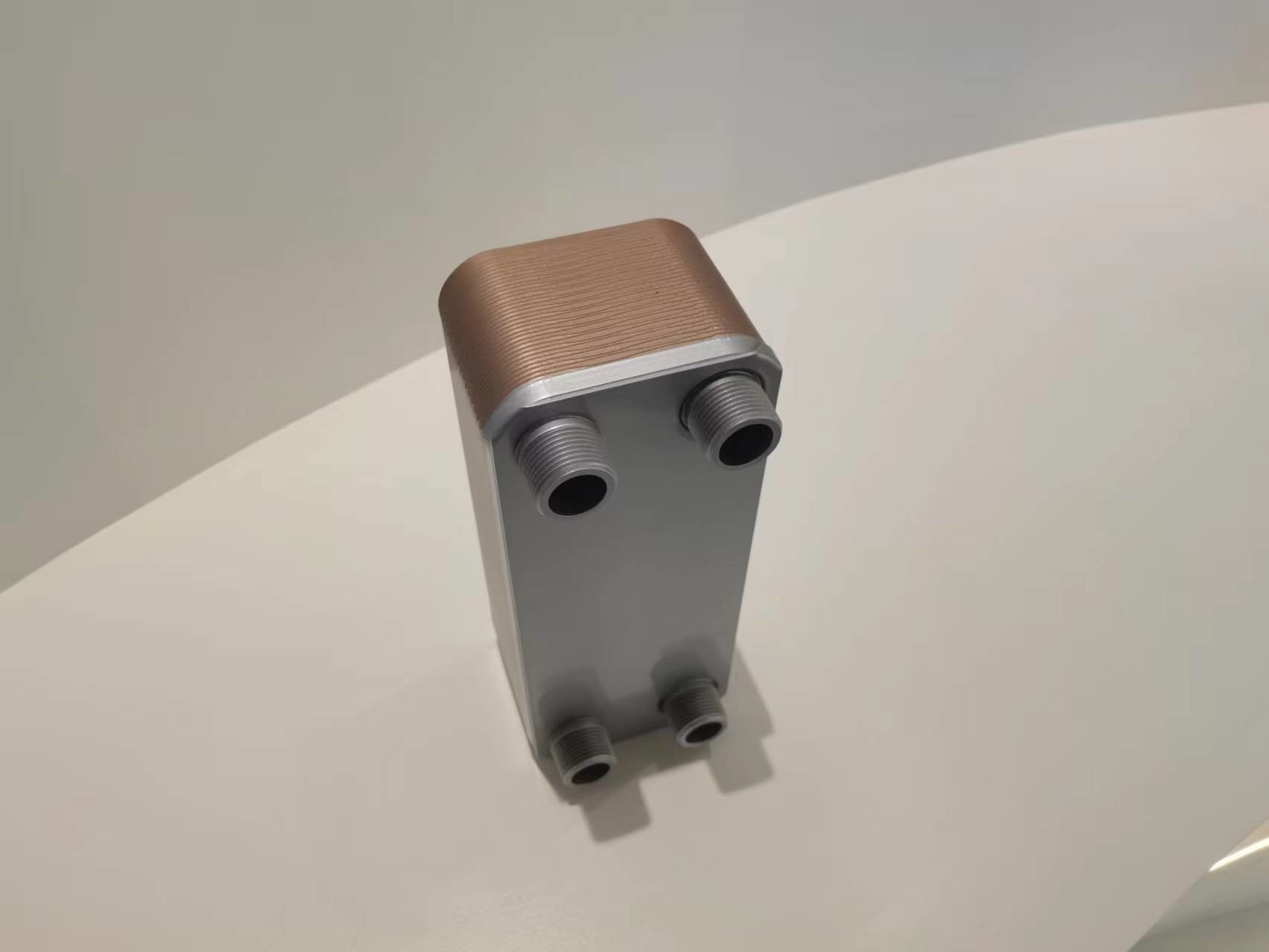

معالجة السوائل مع معدلات تدفق مختلفة UFP-BHE مسار تدفق غير متساوٍ مقايض حرارة الصفيحة المقاومة
مقدمة المنتج:
ومحول حرارة غير متساوٍ في مسار التدفق (UFP-BHE)هو نوع من المبادلات الحرارية للصفائح المقاومة والتي تم تصميمها للتعامل مع السوائل ذات معدلات تدفق أو خصائص تدفق مختلفة.وهي مصممة خصيصا لاستيعاب توزيع تدفق غير متساوية بين السوائل الساخنة والباردة، وضمان نقل الحرارة الفعال على الرغم من معدلات التدفق غير المتوازنة.
وفيما يلي بعض الميزات الرئيسية وخصائص المبادلات الحرارية المتصلة بالجريان غير المتكافئ:
تكوين التدفق: على عكس المبادلات الحرارية التقليدية للصفائح المقاومة ، والتي عادة ما تكون مسار التدفق متماثلًا ، فإن UFP-BHE لديها تصميم غير متماثل.وهي مصممة خصيصا للتعامل مع السوائل مع معدلات تدفق مختلفة أو خصائص تدفق.
عرض القنوات غير المتساوي: القنوات على جانب واحد من UFP-BHE أوسع من القنوات على الجانب الآخر.هذا التصميم يسمح لاستيعاب معدلات تدفق مختلفة أو عدم التوازن في التدفق بين السوائل الساخنة والباردة.
توزيع التدفق: تم تصميم القنوات الأوسع للتعامل مع السائل ذو معدل تدفق أعلى ، في حين أن القنوات الأضيقة تتعامل مع السائل ذو معدل تدفق أقل.هذا يساعد على توزيع التدفق بشكل أكثر مساواة عبر سطح نقل الحرارة، وتعزيز التبادل الحراري الفعال.
توليد الاضطرابات: يحتوي تصميم اللوحات من UFP-BHE على ميزات مثل التموجات أو الخنادق لتحفيز الاضطرابات في تدفق السائل.الاضطرابات تعزز نقل الحرارة عن طريق زيادة الخلط والتواصل بين السوائل، تعويض أي اختلالات في معدل التدفق.
كفاءة نقل الحرارة: على الرغم من معدلات التدفق غير المتساوية ، تم تصميم UFP-BHE لضمان نقل الحرارة الفعال بين السوائل.مسار التدفق غير المتماثل وتوليد الاضطرابات تساعد على تعظيم استخدام منطقة سطح نقل الحرارة وتحسين أداء نقل الحرارة العام.
تصميم مضغوط: يوفر UFP-BHE تصميمًا مضغوطًا وتوفيرًا للمساحة ، مماثلًا لمبادلات الحرارة الأخرى للصفائح المقاومة. يتم تجميع الصفائح بشكل وثيق معًا ،توفير مساحة سطحية كبيرة لنقل الحرارة ضمن بصمة مادية صغيرة نسبياً.
عملية الحث: يتم تصنيع UFP-BHEs باستخدام عملية الحث ، حيث يتم دمج الألواح معًا باستخدام سبيكة الحث.إن عملية الحرارة تخلق رابطة قوية وخالية من التسرب بين الألواحلضمان التشغيل الموثوق به حتى في ظروف التدفق المتغيرة.
التنوع: توجد تطبيقات UFP-BHE في مختلف الصناعات والعمليات حيث توجد معدلات تدفق غير متساوية أو عدم توازنات التدفق. يتم استخدامها عادة في أنظمة HVAC ،التدفئة والتبريد، محطات توليد الطاقة الحرارية، والعمليات الصناعية التي تتطلب نقل الحرارة بكفاءة على الرغم من اختلافات معدل التدفق.
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم ((Mpa) |
| برنامج العمل المشترك رقم 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | ثلاثة أرباع5 |
| برنامج العمل المشترك 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | ثلاثة أرباع5 |
| الـ UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | ثلاثة أرباع5 |
| الـ UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379 + 0.18N | 18 | ثلاثة أرباع5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | ثلاثة أرباع5 |
منطقة الحزمة:
المواد:
