| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | SB95A |
| الحد الأدنى لكمية: | 3 حزمة خشبية |
| الأسعار: | Competitive |
| تفاصيل التغليف: | حزمة خشبية |
| وقت التسليم: | خلال ثمانية أيام عمل |
| شروط الدفع: | T/T، L/C، D/P |
| القدرة على العرض: | 5500 قطعة/شهر |
| درجة حرارة التصميم: | -196°C→ 225°C | الضمان: | سنة واحدة |
|---|---|---|---|
| ضغط التصميم: | أقصى 4.5Mpa | الرمز السريع: | 8419500090 |
| معدل المد و الجزر: | 8→300 متر3/ساعة | المواد: | نحاس |
| نوع الاتصال: | SAE ذات حواف، ذات حواف، خيط ذكر، خيط أنثى، لحام | الحجم: | قابلة للتخصيص |
| إبراز: | مبادلة حرارة محمصة قابلة للتخصيص,توليد الكهرباء المبادل الحراري المقاوم,توليد الطاقة ومبادل الحرارة,Power Generation Brazed Heat Exchanger,Power Generation bhe heat exchanger |
||

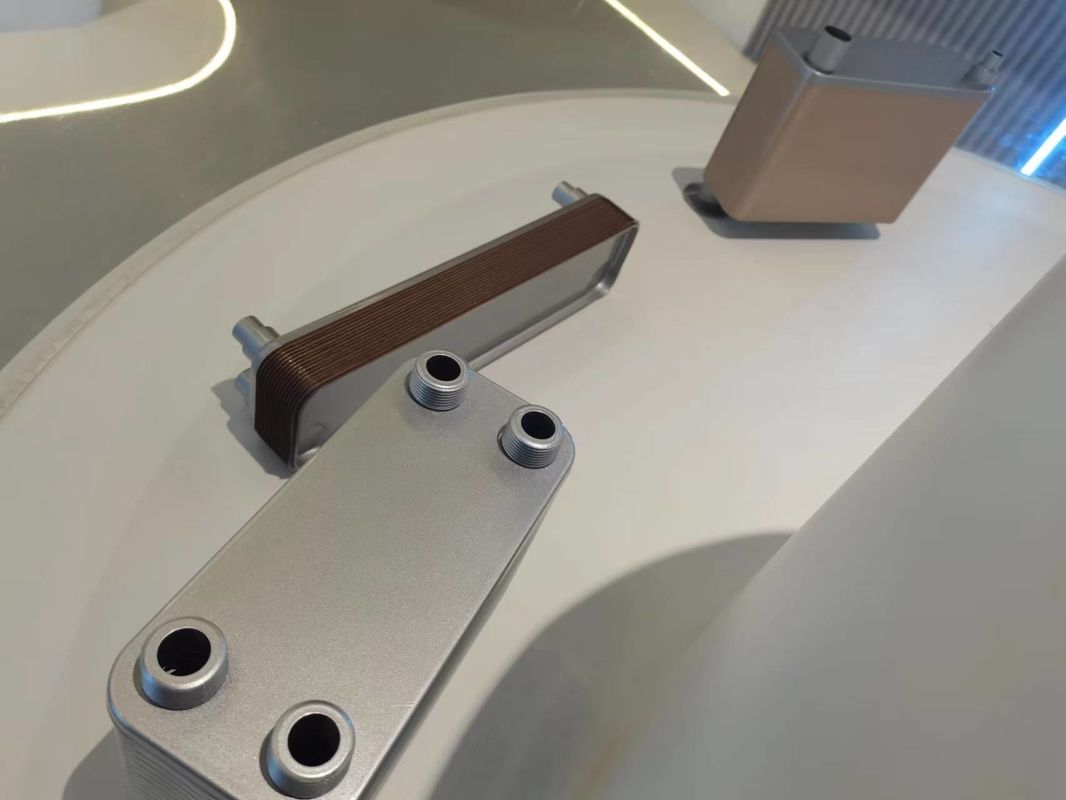

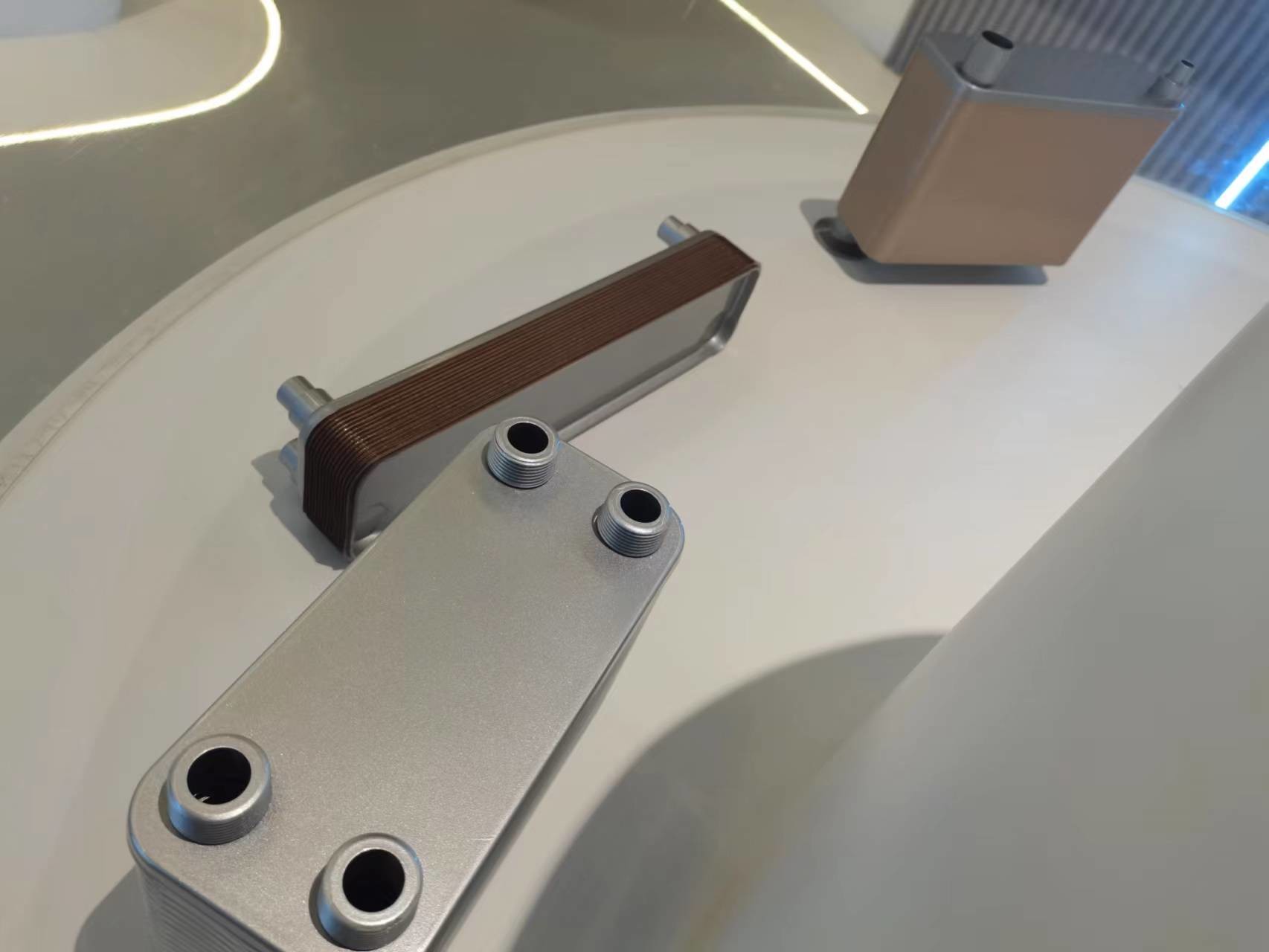

تم تصميم مقايض الحرارة من الصفائح النحاسية لإجراء نقل حرارة فعال بين وسائط اثنين.وهو مبادل حرارة عالية الكفاءة وقوية التي يتم تصنيعها من ألواح النحاس محصنة مع فرن محصنة فراغ عالية درجة الحرارةيحتوي على أداء حراري مرتفع، وتشغيل موثوق به، وتتوفر في مجموعة واسعة من الأحجام والاتصالات.مع درجة حرارة تصميم تتراوح من -196°C إلى 225°C وزيادة الضغط إلى 4.5Mpa ، ومبادلة الحرارة الصفيحة النحاسية هي الخيار المثالي للعديد من التطبيقات. يتم استخدامها على نطاق واسع في الصناعات مثل HVAC ، ومعالجة الأغذية ، والصيدلة ، والمعالجة الكيميائية.نوع الاتصال يشمل SAE Flangedهذا المنتج يصنف تحت الرمز الموحد 8419500090.
المبادل الحراري للصفائح النحاسية هو خيار رائع لمجموعة متنوعة من التطبيقات التي تتطلب مبادل حرارة موثوق به وفعال.تم تصميمه لأقصى قدر من الأداء والمتانة مع تصميمها المتقدم والبناء المتفوقهذا المنتج هو الخيار المثالي لمبخر الصفيحة المطاطية ومبادل حرارة الصفيحة المطاطية النحاسية.مما يجعلها الخيار المثالي للمؤسسات التجارية والصناعية.
المبادل الحراري للصفائح النحاسية هو خيار رائع لأي شخص يبحث عن مبادل حرارة فعال وموثوق به.بناءه المتفوق وتصميمه المتطور يجعله مثالياً لمجموعة متنوعة من التطبيقاتمع مجموعة واسعة من الأحجام والاتصالات، هو الخيار المثالي لأي بيئة تجارية أو صناعية.
| الممتلكات | القيمة |
|---|---|
| معدل التدفق | 8→300 متر3/ساعة |
| ضغط أقصى | 4.5Mpa |
| ضغط التصميم | أقصى 4.5Mpa |
| النوع | محول الحرارة الصفيحة |
| المواد | النحاس |
| درجة حرارة التصميم | -196°C→ 225°C |
| الحجم | قابلة للتخصيص |
| نوع الاتصال | SAE المزروعة، المزروعة، الخيط الذكور، الخيط الإناث، لحام |
| الضمان | سنة واحدة |
| الرمز السريع | 8419500090 |
| كلمة رئيسية | المياه إلى المياه الصفيحة مبادلة الحرارة، مضخة الحرارة مبادلة الحرارة، الصفيحة المبردة مبادلة الحرارة |
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
هل تبحث عن مبادلة حرارة مضخة حرارة فعالة وموثوقة وفعالة من حيث التكلفة؟ لا تبحث أكثر من مبادلة حرارة الشرائح النحاسية من Tenkai. مع المواد عالية الجودة والتصميم المتقدم،هذا المبادل الحراري يوفر حل مثالي لمجموعة واسعة من تطبيقات تبادل الحرارة.
محول الحرارة من الصفيحة النحاسية من Tenkai مصنوع من النحاس من الدرجة الأولى ومصمم لاستخدامه في مجموعة واسعة من التطبيقات ، مثل محولات الحرارة من الصفيحة التبريدة ،مبادلات حرارة الصفائح المكثفة، وغيرها من تطبيقات تبادل الحرارة. وهي متوفرة في مجموعة واسعة من الأحجام والتكوينات ، وتتميز بمدى درجة حرارة التصميم من -196 درجة مئوية → 225 درجة مئوية ومعدل تدفق من 8 إلى 300 متر / ساعة.الضغط الأقصى لهذا المبادل الحراري هو 4.5Mpa.
هذا المبادل الحراري متوفر في أنواع مختلفة من الاتصالات ، بما في ذلك SAE المزدوج ، المزدوج ، الخيط الذكور ، الخيط الإناث ، واللحام.وهي معتمدة لمعايير ISO ويتم تقديمها بأسعار تنافسيةالحد الأدنى للكمية الطلبية لهذا المنتج هو 1 حزمة خشبية ويتم تسليمها عادة خلال خمسة أيام عمل.
تم تصميم مبادلة الحرارة من الصفائح النحاسية من Tenkai لتوفير أداء متفوق ، وهي قادرة على توفير ما يصل إلى 8000 قطعة في الشهر. علاوة على ذلك ، فهي مدعومة بالتزام Tenkai ،علامة تجارية موثوق بها في هذه الصناعة.
وتشمل الدعم والخدمات التقنية لمبادل الحرارة للصفائح النحاسية:

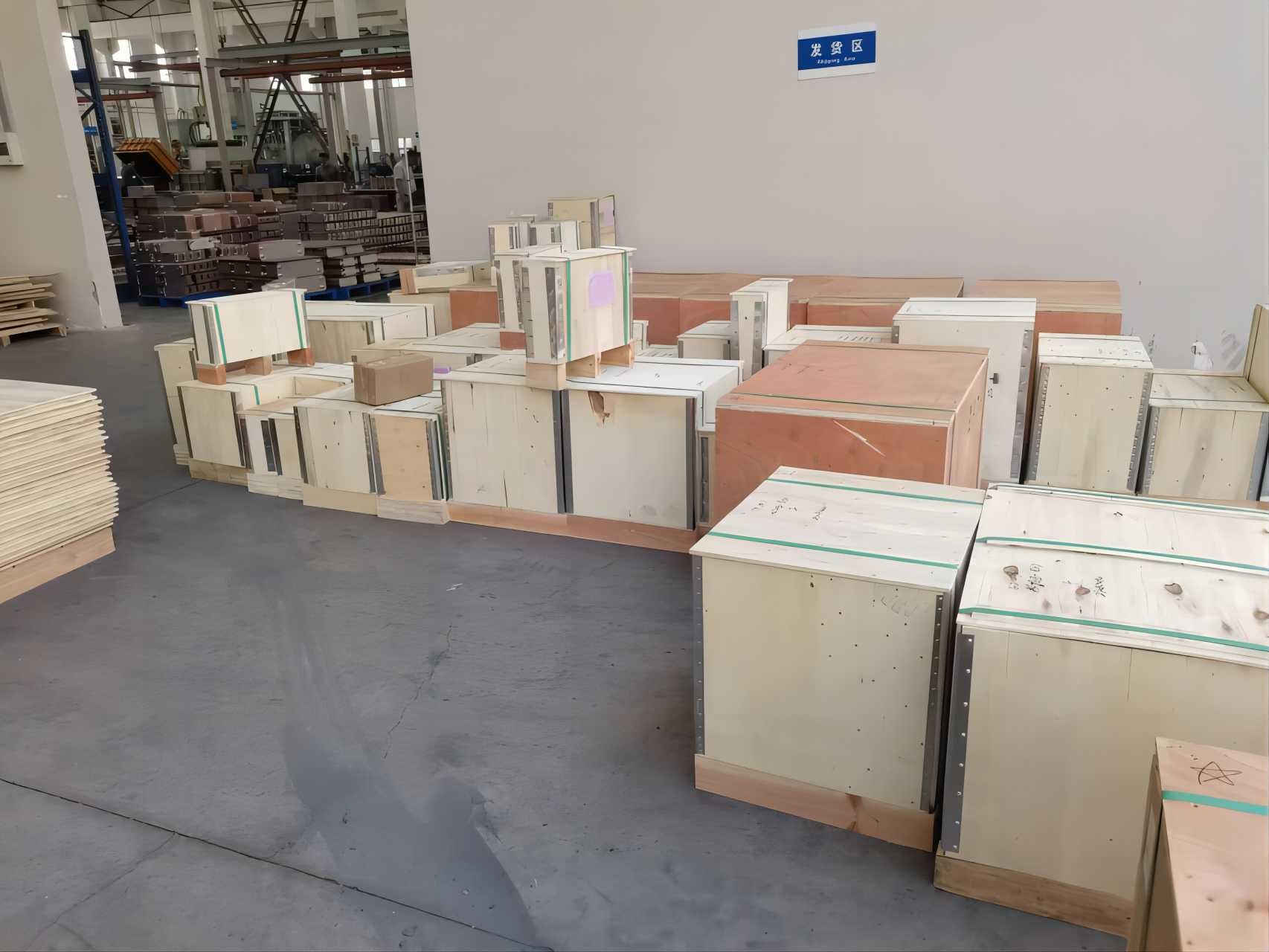

يتم تعبئة المبادلة الحرارية الصفيحة النحاسية بعناية وشحنها إلى العميل في صندوق آمن أو صندوق. يتم لف المبادلة الحرارية في مادة وقائية مثل الرغوة أو البلاستيك،والصندوق أو الصندوق ملصق باسم العميل وعنوانهالصندوق أو الصندوق ثم يتم إغلاقها للشحن الآمن.
