| مكان المنشأ: | الصين (الداخلية) |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | SB65 |
| الحد الأدنى لكمية: | 2 حزم في صندوق خشبي |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 10-12 يوما |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 320 قطعة/يوم |
| المواد: | نحاس | النوع: | لحم من النحاس |
|---|---|---|---|
| وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار | فترة الضمان: | سنة واحدة |
| الهيكل: | طبق | الرمز السريع: | 8419500090 |
| التطبيق: | أنظمة استرداد الحرارة / HVAC / التبريد | ||
| إبراز: | محول حرارة BPHE بدون تسرب,مقايض حرارة قوي BPHE,Strong BPHE Heat Exchanger |
||

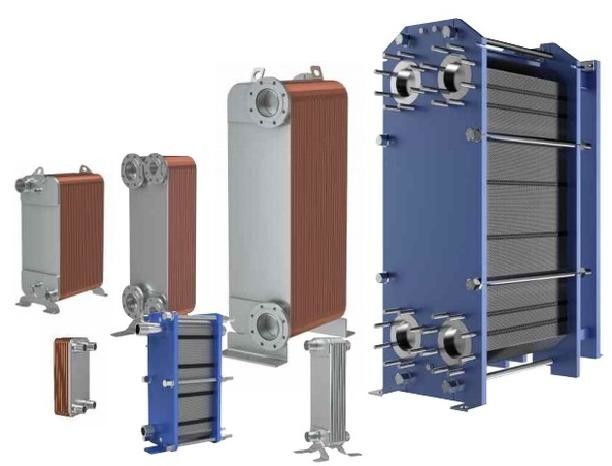

مكافئ الحرارة من الصفائح النحاسية للدفء والتهوية وتكييف الهواء
مغامرات:
كفاءة حرارية عالية: النحاس هو موصل حراري ممتاز، مما يسمح بنقل الحرارة بفعالية بين السوائل. تصميم اللوحات المموجة يزيد من منطقة نقل الحرارة والاضطرابات،زيادة الكفاءة الحرارية.
الحجم الضيق: تتمتع BPHEs بتصميم مضغوط وخفيف الوزن بسبب ترتيب الألواح المتراكمة. وهذا يجعلها مثالية للتطبيقات حيث المساحة محدودة،مثل في أنظمة HVAC المدمجة أو المعدات الصناعية.
التنوع: يمكن لمبادلات الحرارة الصفيحة المصنوعة من النحاس أن تتعامل مع مجموعة واسعة من السوائل، بما في ذلك الماء والمواد التبريدة والزيوت والسوائل الصناعية المختلفة.وهي مناسبة لكل من تطبيقات نقل الحرارة من السائل إلى السائل والسائل إلى الغاز.
مقاومة التآكل: يظهر النحاس مقاومة ممتازة للتآكل، مما يجعل BPHEs النحاس مناسبة للتطبيقات التي تنطوي على السوائل العدوانية أو التآكل.هذا يقلل من خطر المشاكل المتعلقة بالتآكل ويمدد عمر المبادل الحراري.
القدرة على الضغط العالي ودرجة الحرارة: يمكن أن تتحمل BPHEs النحاسية ظروف الضغط العالي ودرجات الحرارة العالية ، مما يجعلها مناسبة للتطبيقات الصناعية المتطلبة.
نقل الحرارة السريع والفعال: التصميم المدمج والاتصال المباشر بين المعادن بين الألواح يؤدي إلى مقاومة حرارية ضئيلة ومعدلات نقل حرارة سريعة.هذا يؤدي إلى أوقات استجابة سريعة واستخدام الطاقة بكفاءة.
انخفاض التلوث: يساعد التدفق المضطرب للغاية الذي يخلقه الألواح المموجة على تقليل التلوث ، والذي يمكن أن يؤثر سلبًا على كفاءة نقل الحرارة.هذا يقلل من تواتر وكثافة متطلبات الصيانة والتنظيف.
سهولة الصيانة: تتطلب BPHEs النحاسي الحد الأدنى من الصيانة. السطحات الناعمة للصفائح سهلة التنظيف ، وبما أنه لا توجد غشاشات مشتركة ، لا توجد حاجة إلى استبدال غشاشات.
فعالة من حيث التكلفة: توفر BPHEs النحاسية حلًا فعالًا من حيث التكلفة لتطبيقات نقل الحرارة. تؤدي كفاءتها العالية وحجمها المدمج إلى انخفاض استهلاك الطاقة وخفض تكاليف التثبيت.
موثوقة ودائمة: المبادلات الحرارية للصفائح المتداولة بالنحاس لها بنية قوية، مما يضمن الموثوقية والمتانة على المدى الطويل. عملية الدمج تخلق رابطة قوية بين الصفائح،تقليل خطر التسرب أو الفشل.
التطبيق:
التكييف الهوائي (التدفئة والتهوية وتكييف الهواء):يتم استخدام BPHEs النحاسي على نطاق واسع في أنظمة HVAC لتبادل الحرارة بين الجانبين الساخن والبارد. يتم توظيفها في تطبيقات مثل تكييف الهواء ومضخات الحرارة والمبردات والتدفئة في المناطق الحيّة.
التبريد:تستخدم BPHEs في أنظمة التبريد لنقل الحرارة بين المبرد ووسيط التبريد. وهي تستخدم عادة في وحدات التبريد والمكثفات والمبخرات ومضخات الحرارة.
العمليات الصناعية:يتم استخدام BPHEs النحاسي في العديد من العمليات الصناعية التي تنطوي على تبادل الحرارة. ويمكن العثور عليها في تطبيقات مثل معالجة النفط والغاز ، والتصنيع الكيميائي ، وتوليد الطاقة ،معالجة الأغذية والمشروبات، والإنتاج الصيدلي.
أنظمة الطاقة المتجددةتلعب BPHEs دورًا حاسمًا في أنظمة الطاقة المتجددة ، بما في ذلك الأنظمة الحرارية الشمسية ومضخات الحرارة الحرارية الأرضية وأنظمة استرداد الحرارة.أنها تسهل نقل الحرارة بين مصدر الطاقة المتجددة وسائل التشغيل.
أنظمة المياه الساخنة المنزلية:يتم استخدام BPHEs النحاسي في أنظمة المياه الساخنة السكنية والتجارية لتبادل الحرارة الفعال بين إمدادات المياه الساخنة وإدخال المياه الباردة.
عملية التبريد والتسخين:في التطبيقات الصناعية ، يتم استخدام BPHEs النحاسي لتبريد العملية وتسخينها ، حيث ينقلون الحرارة بين سائل العملية ووسيلة تبريد أو تسخين.
استرداد الحرارة:تستخدم BPHEs عادة في أنظمة استرداد الحرارة لالتقاط ونقل حرارة النفايات من عملية إلى أخرى ، مما يحسن من كفاءة استخدام الطاقة بشكل عام.
التطبيقات البحرية والبحرية:يتم استخدام BPHEs النحاسي في الأنظمة البحرية والبحرية ، بما في ذلك أنظمة HVAC على متن السفن ، وتبريد المحركات البحرية ، وتطبيقات منصات النفط ، حيث تكون التكامل والكفاءة أمرين أساسيين.
أنظمة مضخات الحرارةتعتبر BPHEs مكونات لا تتجزأ من أنظمة مضخات الحرارة التي توفر قدرات التدفئة والتبريد على حد سواء.أو الماء) وسائل العمل.
التدفئة والتبريد:يتم استخدام BPHEs النحاسي في شبكات التدفئة والتبريد المركزية ، حيث يقومون بنقل الحرارة بين مصدر الحرارة المركزي والمباني الفردية أو المستهلكين.
قائمة المنتجات ونوعها:
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
ورشة عمل:
الحزمة:
المختبر:
مواد النحاس:
