| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | SB202 |
| الحد الأدنى لكمية: | 3 حزمة خشبية |
| الأسعار: | Competitive |
| تفاصيل التغليف: | حزمة خشبية |
| وقت التسليم: | خلال خمسة أيام عمل |
| شروط الدفع: | T / T ، L / C ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 8200 قطعة/شهر |
| معدل المد و الجزر: | 8→300 متر3/ساعة | درجة حرارة التصميم: | -196°C→ 225°C |
|---|---|---|---|
| أقصى ضغط: | 4.5 ميجا باسكال | نوع الاتصال: | SAE ذات حواف، ذات حواف، خيط ذكر، خيط أنثى، لحام |
| النوع: | صفيحة تبادل حرارة | الضمان: | سنة واحدة |
| ضغط التصميم: | أقصى 4.5Mpa | الرمز السريع: | 8419500090 |
| التطبيق: | التدفئة المركزة/المنسوجات/صناعة الورق/HVAC/الكيمياء/النفط، الغاز/المعدنية/الكهرباء | ||
| إبراز: | مبادلة حرارة ناعمة للنحاس,مُبادل الحرارة المُحَمَّل بالنحاس,منصة التدفئة الفعالة مبادلة الحرارة,Ventilation Copper Brazed Heat Exchanger,Efficient Heating Plate Heat Exchanger |
||
مبادلة الحرارة النحاسية هي الخيار المثالي لمضخة الحرارة أو احتياجات التدفئة.وحلول نقل الحرارة فعالة من حيث التكلفة لتلبية احتياجات مجموعة واسعة من التطبيقاتيحتوي على ضغط أقصى 4.5Mpa ، وضغط تصميم 4.5Mpa ، ومعدل تدفق 8→300m3 / h ، مع نطاق درجة حرارة التصميم من -196 °C→ 225 °C.يقدم ضمانا لمدة سنة واحدة ويتم بناؤه من ألواح النحاس عالية الجودة لموثوقية طويلة الأجل ومتانةيقدم مبادل الحرارة الصفيح النحاسي أداءً متفوقًا لتبادل الحرارة ، مما يسمح بتشغيل منخفض التكلفة والحد الأدنى من الصيانة. إنه خيار مثالي لمضخة الحرارة أو احتياجات التدفئة الخاصة بك ،توفير أقصى قدر من الكفاءة والفعالية من حيث التكلفة.
| المعلم | القيمة |
|---|---|
| الحرارة القصوى | 225 درجة مئوية |
| النوع | محول الحرارة الصفيحة |
| الحجم | قابلة للتخصيص |
| الضمان | سنة واحدة |
| الرمز السريع | 8419500090 |
| نوع الاتصال | SAE المزروعة، المزروعة، الخيط الذكور، الخيط الإناث، لحام |
| ضغط أقصى | 4.5Mpa |
| ضغط التصميم | أقصى 4.5Mpa |
| درجة حرارة التصميم | -196°C→ 225°C |
| المواد | النحاس |

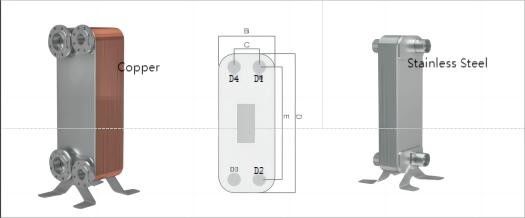

| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
عندما يتعلق الأمر بجودة عالية وموثوق بها مبادلة حرارة الصفائح النحاسية، تينكاي هي العلامة التجارية التي يمكنك الوثوق بها.تم تصميم مبادلة الحرارة الصفائح النحاسية لدينا للتطبيقات من -196 درجة مئوية حتى 225 درجة مئوية ولها معدل تدفق من 8 إلى 300m3 / hتم تصميمه أيضاً بضغط أقصاه 4.5Mpa ويمكن استخدامه كمبخر لوحة مصفحة. نحن معتمدون من قبل منظمة الأيزو ونضمن جودة منتجاتنا.
نحن نقدم أسعار تنافسية لمبادل الحرارة الصفيحة النحاسية لدينا، مع الحد الأدنى للكمية الطلب من 1 حزمة خشبية.الحزمة مصنوعة من الخشب الصلبة ومصممة لحماية الصفيحة النحاسية مبادلة الحرارة أثناء التسليمسيتم تسليمها في غضون خمسة أيام عمل ونحن نقبل T / T، L / C، D / P كشروط الدفع.000 قطعة في الشهر ونحن نقدم ضمانا لمدة عام واحد لمبادل الحرارة الصفيحة النحاسية لدينا.
نحن نقدم مبادلة حرارة من صفيحة النحاس المخصصة للمياه إلى المياه، المبردات، ومناوبات مضخات الحرارة.يمكنك الحصول على المبادل الحراري الأنسب لتناسب احتياجاتك، مثل الحجم، نوع الاتصال، ومعدل التدفق. يمكننا أيضا ضمان سعر تنافسي، عالية الجودة، ووقت تسليم فعال.
نحن نقدم الدعم الفني والخدمة لضمان أن لدينا الصفائح النحاسية مبادلات الحرارة تعمل بشكل موثوق وأفضل.فنيونا ذوي الخبرة يمكن أن تساعد في حل المشاكل وتقديم المشورة على أفضل الحلول.
نحن نقدم مجموعة من الخدمات، بما في ذلك:
إذا كنت بحاجة إلى الدعم التقني أو الخدمة لمبادل الحرارة الخاص بك الصفيحة النحاسية، يرجىاتصل بنا.
يتم تعبئة ومشحن مبادلات الحرارة الصفائح النحاسية من أجل حمايتها من التلف أثناء النقل.عادة ما يتم شحن CPHEs في صناديق الفولاذ أو الخشب التي يتم طيها بالرغوة لتوفير مسدس إضافييتم تغليف CPHEs أيضًا في بلاستيك لمنع الرطوبة من دخول الحاوية. ثم يتم إغلاق الصناديق ووضع علامات تحذير.
قبل الشحن ، يجب فحص CPHEs بحثًا عن أي علامات على التلف. إذا تم اكتشاف أي تلف ، فيجب فتح الصندوق وفحص CPHE بحثًا عن أي تلف آخر.إذا تم تحديد أن CPHE قد تضررتلا يمكن شحنها ويجب استبدالها
بمجرد أن يتم فحص CPHE وتحديد أنه غير متضرر ، يجب أن يتم إغلاق الصندوق وتحديد جميع معلومات الشحن اللازمة.يجب بعد ذلك تحميل الصندوق على مركبة النقل المناسبة وشحنها إلى وجهتها.
