| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015/SGS |
| رقم الموديل: | SB300 |
| الحد الأدنى لكمية: | 2 حزمة خشبية |
| الأسعار: | Competitive/Negotiate |
| تفاصيل التغليف: | حزمة خشبية |
| وقت التسليم: | خلال خمسة أيام عمل |
| شروط الدفع: | T/T، L/C، D/P |
| القدرة على العرض: | 8000 قطعة/شهر |

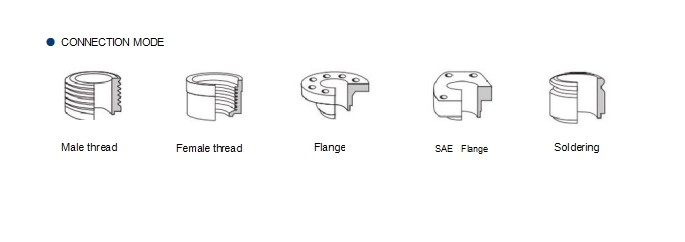

| درجة حرارة التصميم: | -196°C→ 225°C | نوع الاتصال: | SAE ذات حواف، ذات حواف، خيط ذكر، خيط أنثى، لحام |
|---|---|---|---|
| ضغط التصميم: | أقصى 4.5Mpa | أقصى ضغط: | 4.5 ميجا باسكال |
| معدل المد و الجزر: | 8→300 متر3/ساعة | الحجم: | قابلة للتخصيص |
| درجة الحرارة القصوى: | 225 درجة مئوية | المواد: | نحاس |
| التطبيق: | التدفئة المركزة/المنسوجات/صناعة الورق/HVAC/الكيمياء/النفط، الغاز/المعدنية/الكهرباء | ||
| إبراز: | محول حرارة الصفيحة المدمجة لنقل الحرارة,محول الحرارة من صفيحة التبريد,محولات الحرارة الصفيحة المدمجة من SGS,Heat Transfer Refrigeration Plate Heat Exchanger,SGS Compact Plate Heat Exchanger |
||
نظام نقل الحرارة بين السوائل مع مبادل الحرارة الصفيحة النحاسية
مبادلة الحرارة الصفيحة النحاسية هي نوع من مبادلات الحرارة الصفيحة التي تستخدم لتطبيقات المياه إلى المياه. إنها تقدم أداءً متفوقًا وأقصى كفاءة نقل الحرارة ،مع توفير تصميم مضغوط وتوفير المساحةتم تصميم هذا المبادل الحراري بمبخر صفيحة مصفحة قادرة على دعم معدل تدفق يصل إلى 300m3 / h ودرجات حرارة التصميم تتراوح من -196 ° C إلى 225 ° C.كما أنها قادرة على تحمل درجة حرارة أقصاها 225 درجة مئويةتم تصميم هذا المبادل الحراري من النحاس عالي الجودة لضمان الموثوقية والمتانة على المدى الطويل. يأتي مع ضمان لمدة عام واحد وهو مثالي لمجموعة واسعة من التطبيقات.
| المعلم | القيمة |
|---|---|
| معدل التدفق | 8→300 متر3/ساعة |
| المواد | النحاس |
| ضغط أقصى | 4.5Mpa |
| النوع | محول الحرارة الصفيحة |
| ضغط التصميم | أقصى 4.5Mpa |
| الحرارة القصوى | 225 درجة مئوية |
| نوع الاتصال | SAE المزروعة، المزروعة، الخيط الذكور، الخيط الإناث، لحام |
| الرمز السريع | 8419500090 |
| الحجم | قابلة للتخصيص |
| الضمان | سنة واحدة |
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |

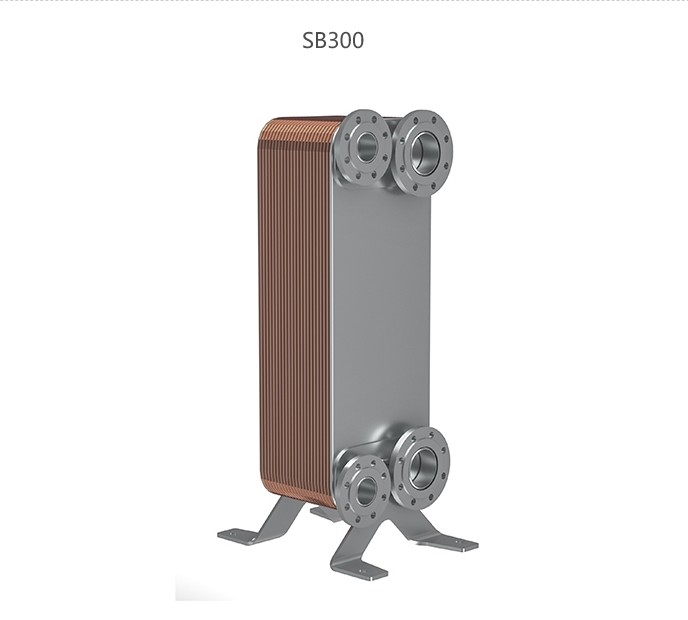

| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
مبادل حرارة لوحة النحاس Tenkai هو نوع من معدات نقل الحرارة الصناعية التي تستخدم على نطاق واسع في مجالات مثل HVAC والتبريد والهندسة الكيميائية.إنه حل موثوق وفعال لنقل الحرارة، مع معدل تدفق مرتفع من 8→300m3 / h وضمان لمدة سنة واحدة. وقد تم اعتمادها من قبل ISO وتتوفر في مجموعة متنوعة من أنواع الاتصالات، مثل SAE المزدوجة، المزدوجة، الخيط الذكور، الخيط الإناث،واللحامالحد الأدنى للكميات هو 1 حزمة خشبية، ومدة التسليم هي في غضون خمسة أيام عمل.تنكاي الصفيحة النحاسية مبادلة الحرارة هو منتج بأسعار تنافسية التي هي قادرة على تلبية متطلبات المياه المختلفة إلى المياه مبادلة حرارة الصفيحة، تبخير الصفيحة المطاطية ، مبادلة حرارة الصفيحة التبريدية ، ومبادلة حرارة الصفيحة النحاسية. الرمز الخارجي لهذا المنتج هو 8419500090.
خدمة مبادلة الحرارة من مواد النحاس من شركة Tenkai
فريقنا الفني يوفر الدعم الفني الشامل والخدمة لمبادلة الحرارة الصفيحة النحاسية لدينا.لدينا فريق من المهندسين والفنيين ذوي المعرفة الذين يمكنهم الإجابة على أي أسئلة أو توفير حلول لأي مشاكل فنية قد يكون لديك مع منتجنافريقنا متاح على مدار الساعة لضمان خدمة العملاء في الوقت المناسب والفعالة.
نحن نقدم أيضا خدمات التثبيت والصيانة لمبادلات الحرارة الصفائح النحاسية لدينا.فريقنا من الفنيين ذوي الخبرة يمكن بسرعة وكفاءة تثبيت وصيانة منتجاتنا لضمان أداء مثالييمكننا أيضاً توفير خدمات إصلاح وإصلاح في حالة وجود أي خلل أو تعطيل.
إذا كان لديك أي أسئلة أو ترغب في مناقشة دعمنا التقني وخدمة لمبادل الحرارة الصفيحة النحاسية لدينا، يرجى عدم التردد في الاتصال بنا.فريقنا متاح للإجابة على أسئلتك وتقديم المساعدة.
يتم تعبئة مبادلة الحرارة من الصفيحة النحاسية بأمان في صندوق من الورق المقوى ومن ثم يتم شحنها في صندوق خشبي.وتشمل الحزمة أيضا مواد التعبئة والتغليف المناسبة لحماية المبادل الحراري من الآثار الخارجية أثناء عملية الشحن.
