| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | SB62B |
| الحد الأدنى لكمية: | 2 حزم |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال اسبوع واحد |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P في الأفق |
| القدرة على العرض: | 300 قطعة / يوم |
| المواد: | نحاس | وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام |
|---|---|---|---|
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| الرمز السريع: | 8419500090 | التطبيق: | صناعة HVAC/التبريد/أنظمة الطاقة المتجددة |
| إبراز: | صناعة التكييف الهوائية المبادل الحراري للصفائح النحاسية,محولات الحرارة الحميدة النحاسية,مبادلة حرارة رقيقة من صفيحة النحاس,HVAC Industry copper brazed heat exchanger,Compact Copper Plate Heat Exchanger |
||

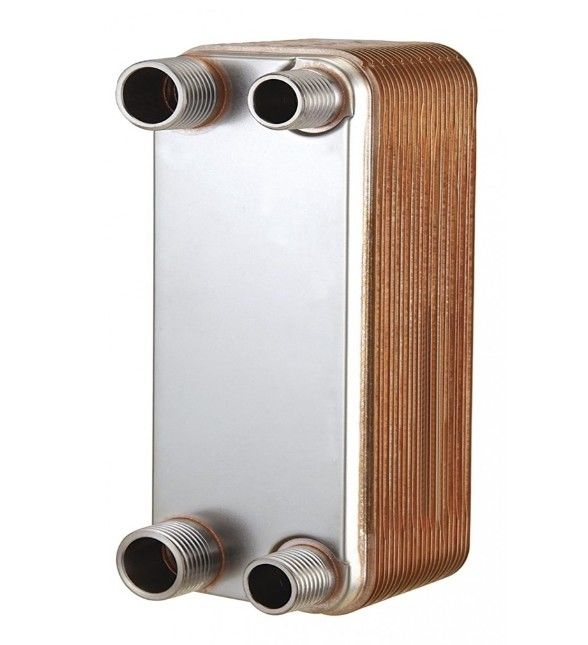

محول حرارة من الصلب النحاسي إلى الماء
مُبادل حرارة ماء إلى ماء:
المبادل الحراري للماء يتكون من دوائر مائية منفصلة، تعرف باسم الجانب الأساسي والجانب الثانوي. الجانب الأساسي يحمل الماء الساخن،بينما الجانب الثانوي يحمل الماء الباردالمبادل الحراري يسهل نقل الحرارة من الماء الساخن إلى الماء البارد دون خلطهما.
عادة ما يتكون المبادل الحراري من سلسلة من الأنابيب أو الألواح التي توفر مساحة سطحية كبيرة لنقل الحرارة بكفاءة. يتدفق الماء الساخن عبر الأنابيب أو الألواح على الجانب الأساسي,بينما تتدفق المياه الباردة على الجانب الثانوي. يمر الجريانان من المياه بالقرب من بعضهما البعض، مما يسمح لنقل الحرارة من خلال التوصيل.
التطبيق:
مبادل الحرارة في الاستخدام الشائع لتسخين السائل التخفيفي أو تبريد السائل عالية درجة الحرارة خلال الإنتاج في صناعة البترول والكيماويات والصناعة الخفيفة والصيدلة والطاقة الخنقل السائل إلى البخار من خلال التنفسالمبادلة الحرارية هي مكون أساسي مثل السخان والبارد والمكثف وكذلك جزء من المعدات التقنية.
التطوير:
المبادلات الحرارية هي المعدات ذات الكفاءة الطاقة التي تحقق نقل الحرارة بين المواد في نوعين أو أكثر من نوعين من السوائل مع درجة حرارة مختلفة ،جعل الحرارة تنتقل من درجة حرارة أعلى إلى درجة حرارة أقل من السائل.، وجعل درجة حرارة السائل مطابقة للمؤشر المحدد من أجل الوصول إلى متطلبات حالة التكنولوجيا ، في غضون ذلك ، أيضا المعدات أساسا لتحسين معدل استخدام الطاقة.يستخدم على نطاق واسع في التدفئة والتهوية، وعاء الضغط ، معدات معالجة المياه، الكيميائية، البترول، المعادن، الكهرباء، السفينة، التدفئة، الغذاء، التبريد مكيف الهواء ، الصيدلة، الخ....
خصائص المنتج:
الحجم المدمج: المبادلات الحرارية للصفائح المدمجة لها تصميم مضغوط وخفيف الوزن ، مما يسمح للاستخدام الفعال للمساحة.
كفاءة عالية في نقل الحرارة: توفر الألواح المقاومة مساحة سطحية كبيرة لنقل الحرارة ، مما يؤدي إلى كفاءة حرارية عالية وتحسين الأداء.
أداء حراري ممتاز: تؤمن عملية التسليح ربطًا قويًا بين الألواح ، مما يسمح بأقل قدر من المقاومة الحرارية ونقل الحرارة الفعال.
نطاق تشغيل واسع: يمكن لمبادلات الحرارة الصفيحة المقاومة التعامل مع مجموعة واسعة من درجات الحرارة والضغوط ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
سريعة والاستجابة: بسبب التصميم المدمج وتخطيط الصفيحة الفعال ، توفر مفاصلات الحرارة الصفيحة الملحومة تبادلًا سريعًا للحرارة والاستجابة السريعة لظروف متغيرة.
متينة وموثوقة: توفر البناء الملتحم مقاومة ممتازة للتآكل والإجهاد الميكانيكي ، مما يضمن المتانة طويلة الأجل والتشغيل الموثوق به.
صيانة سهلة: التصميم المدمج وسهولة الوصول إلى مبادلات الحرارة الصفيحة المصقولة تجعلها سهلة التنظيف والصيانة.
فعالة من حيث التكلفة: توفر مبادلات الحرارة الصفيحة المقاومة حلًا فعالًا من حيث التكلفة لتطبيقات نقل الحرارة ، مع كفاءتها العالية وحجمها المدمج ومدة خدمتها الطويلة.
باختصار ، تُعرف مبادلات الحرارة الصفيحة الملتحمة بحجمها المدمج وكفاءة نقل الحرارة العالية والأداء الحراري الممتاز ومدى التشغيل الواسع والمتانة والفعالية من حيث التكلفة.

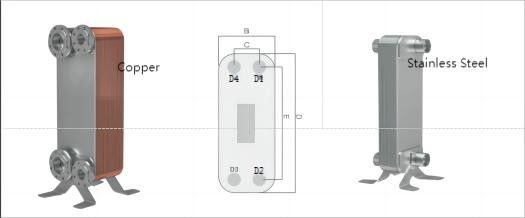

| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
