| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015/SGS |
| رقم الموديل: | SB52B |
| الحد الأدنى لكمية: | 4 حزم |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 12 يومًا |
| شروط الدفع: | L / C ، T / T ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 460 قطعة/يوم |
| المواد: | نحاس | أقصى ضغط تصميم: | 4.5 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | خيط ذكر، ثريد أنثى، شفة، شفة SAE، لحام | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة HVAC/الكيماويات/استرداد الحرارة النفايات | ||
| إبراز: | محولات حرارة للسيارات من النحاس,مُبادل حرارة الصفائح النحاسية للسيارات,Automotive Copper Plate Heat Exchanger |
||
المبادلات الحرارية من الصفائح النحاسية المتصاعدة ذات التوصيل الحراري العالي استخدامها في تطبيقات السيارات والنقل
صناعة السيارات والنقل: يتم استخدام مبادلات الحرارة الصفيحة المتصلة في تطبيقات السيارات والنقل ، بما في ذلك تبريد المحركات وتبريد الزيت وأنظمة تكييف الهواء.
مبادلة حرارة صفيحة نحاسية هي نوع من المبادلات الحرارية التي تستخدم لوحات نحاسية على أنها سطح نقل الحرارة الأساسي. وهي تتكون من سلسلة من لوحات النحاس الموازية ،عادة ما تكون مرتبة في طبقات متناوبة، مع قنوات السائل بينها. لوحات النحاس مغلقة معًا ، ويتدفق السائل عبر القنوات ، مما يسمح بنقل الحرارة الفعال بين السوائل.
لوحات النحاس: مصنوعة من النحاس بسبب موهبته الحرارية الممتازة. يتم اختيار النحاس لقدرته على تسهيل نقل الحرارة بكفاءة بين السوائل.
الصمامات: يتم وضع الصمامات بين لوحات النحاس لضمان الختم السليم ومنع تسرب السائل.عادة ما يتم تصنيع الصمامات من مواد مثل المطاط أو الإيلاستوميرات التي يمكن أن تتحمل ظروف التشغيل وتوفر ختم موثوق به.
الإطار أو لوحة الضغط: يتم الاحتفاظ بالألواح والغلافات معًا بواسطة الإطار أو لوحة الضغط ، والتي تطبق الضغط للحفاظ على ختم ضيق بين الألواح.
منافذ الدخول والخروج: المبادل الحراري لديه منافذ الدخول والخروج لدخول الخروج من السوائل التي يتم تسخينها أو تبريدها.هذه المنافذ تسمح لتدفق السوائل من خلال القنوات بين الصفائح.
تكوين القناة: تشكل القنوات بين لوحات النحاس مسارات تدفق السوائل.يمكن أن يختلف تكوين القناة اعتمادا على التصميم المحدد والتطبيق المقصود للمبادل الحراريتشمل التكوينات الشائعة التدفق المتوازي، التدفق المضاد، والتدفق المتقاطع.
المبادلات الحرارية للصفائح النحاسية تقدم مزايا مثل التوصيل الحراري العالي ومقاومة التآكل والتقليص والتنوع. يتم استخدامها في مختلف الصناعات والتطبيقات ،بما في ذلك أنظمة HVAC، التبريد، المعالجة الكيميائية، توليد الطاقة، ومعالجة الأغذية، لتسهيل تبادل الحرارة الفعال بين السوائل.

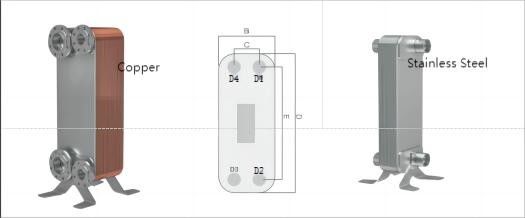

| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
