| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | ب60ب |
| الحد الأدنى لكمية: | قطعه |
| الأسعار: | Negotiate/Competitive |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 13 يوما |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P في الأفق |
| القدرة على العرض: | 240 قطعة/يوم |
| المواد: | SUS304 | أقصى ضغط تصميم: | 1.6 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | المشبك، شفة، الخيط الخارجي | فترة الضمان: | 12 شهرا |
| الهيكل: | انفصال | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة اللب والورق | ||
| إبراز: | SUS304 الصفيحة الفولاذ المقاوم للصدأ المبادل الحراري,مبادلة حرارة من نوع الصمغ SUS304,الصناعة الورقية الصفيحة المقاومة للصدأ مبادلة الحرارة,SUS304 gasket type heat exchanger,Paper Industry Stainless Plate Heat Exchanger |
||
سلسلة B60B الصفيحة الصفيحة تبادل الحرارة SUS304 المواد لصناعة الخيوط والورق
التاريخمن المبادلات الحرارية الصفائح المختومة (GPHEs) يعود إلى أوائل القرن العشرين.تاريخ المبادلات الحرارية للصفائح المختومة يعود إلى أوائل القرن العشرينيمكن أن يعزى تطوير مبادلات الحرارة الصفيحة إلى الدكتور ريتشارد سليجمان ، وهو مهندس ألماني قدم براءة اختراع لتصميم مبادلة حرارة الصفيحة في عام 1923.اختراعه وضع الأساس لمعدات الـ GPHE الحديثة التي نستخدمها اليوم.
في الثلاثينيات من القرن العشرين، كانت الشركة السويدية ألفا لافال رائدة في تسويق مبادلات الحرارة الصفيحة. قدموا أول مبادلة حرارة صفيحة مسدسة في عام 1931،المعروف باسم "المبادلة الحرارية للصفائح والغسالات"استخدم هذا التصميم لوحات مع غشاشات بينها لإنشاء قنوات تدفق منفصلة للسوائل التي يتم تبادلها.أحدثت ابتكارات ألفا لافال ثورة في صناعة نقل الحرارة من خلال تقديم بديل مضغوط وفعال لمبادلات الحرارة التقليدية.
على مر السنين، تطورت وتحسنت تصميم وتكنولوجيا GPHEs.إدخال تكنولوجيا لحام الليزر مكّن من إنتاج مبادلات حرارة الصفائح أكثر استدامة وموثوقيةقامت الليزر لحام القضاء على الحاجة إلى غشاشات في تطبيقات معينة، مما أدى إلى تطوير المبادلات الحرارية الصفيحة الحامية بالكامل.
اكتسبت GPHEs شعبية في مختلف الصناعات بسبب حجمها المدمج وكفاءة نقل الحرارة العالية وسهولة الصيانة. وجدت استخدامًا واسعًا في أنظمة HVAC والعمليات الصناعية ،التبريد، وتجهيز المواد الغذائية والمشروبات، والعديد من التطبيقات الأخرى حيث كان نقل الحرارة الفعال ضروريًا.
وقد عززت التقدم في تصميم اللوحات والمواد وتقنيات الختم أداء موثوقية GPHEs. اليوم، تتوفر GPHEs في مجموعة واسعة من الأحجام والتكوينات،والمواد لتلبية متطلبات التطبيق الخاصة.
جعل الابتكار المستمر وتحسين مبادلات الحرارة الصفيحة المختومة من الخيار المفضل للعديد من تطبيقات نقل الحرارة.تاريخهم ملحوظ بمساهمات المهندسين، والمخترعين، والمصنعين الذين عملوا على تحسين كفاءة ووظائف هذه المبادلات الحرارية على مر السنين.
| النوع | A ((mm) | ب ((م | C(mm | D ((ملم) | E ((ملم) | الارتفاع (ملم) (من منتصف القاع إلى الأرض) ((ملم) |
(ماكس) ، (إل سي) (ملم) |
مسار الجهاز (ملم) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) | أقصى عدد من القطع |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 1.0/1.6 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 1.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 1.0/1.6 | 700 |

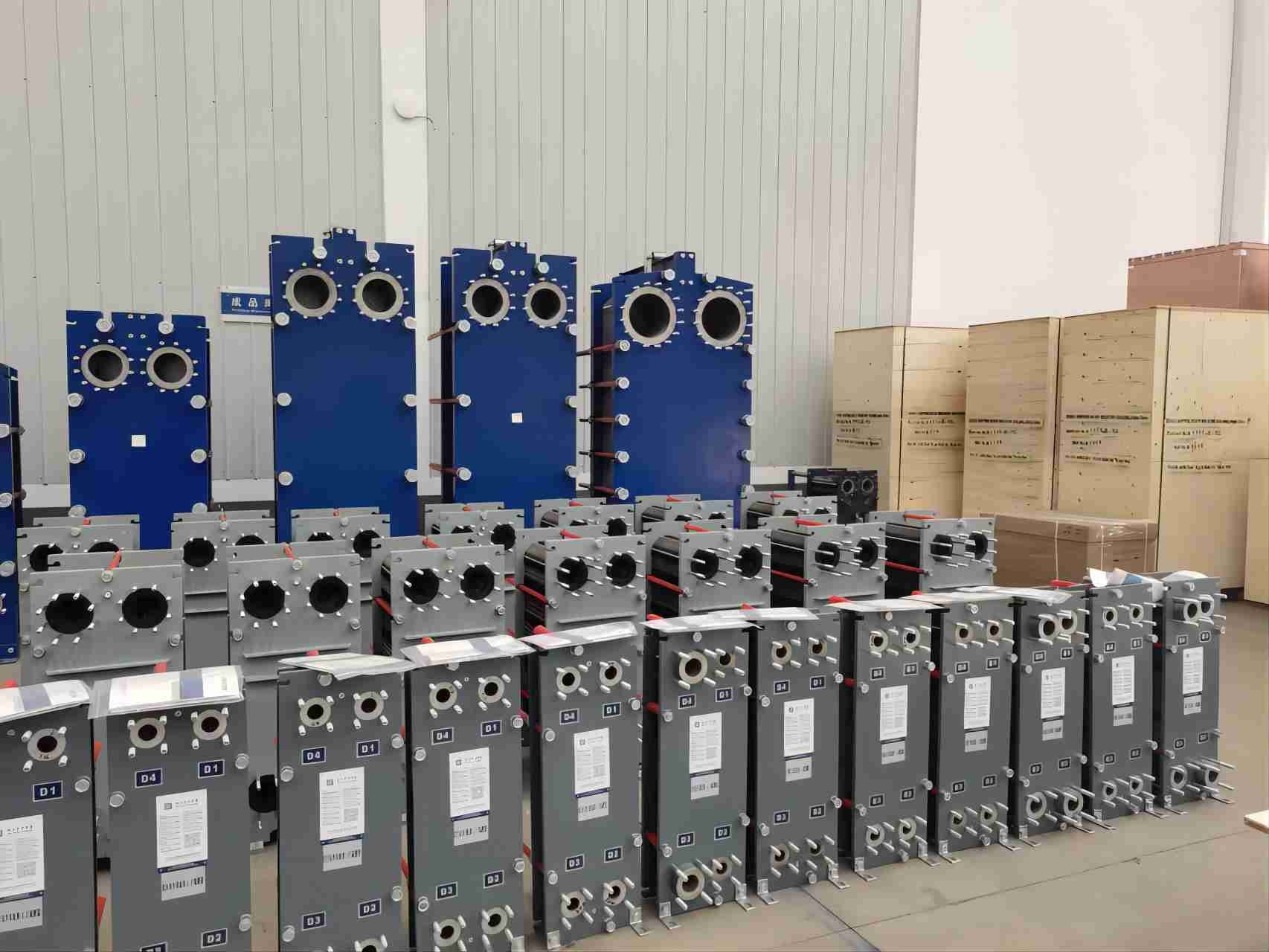

ورشة عمل:
الحزمة:
