| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | ب200 ح |
| الحد الأدنى لكمية: | 2 حزم |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 3 أسابيع |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 4600 قطعة/شهر |
| المواد: | SUS316L | أقصى ضغط تصميم: | 1.6 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | المشبك، شفة، الخيط الخارجي | فترة الضمان: | سنة واحدة |
| الهيكل: | الغسيل | الرمز السريع: | 8419500090 |
| التطبيق: | الصناعة الكيماوية | ||
| إبراز: | محول حرارة صفيحة مغلفة SUS316L,جهاز تبخير الصفائح المختوم SUS316L,الصناعة الكيميائية الصفيحة المختومة مبادلة الحرارة,SUS316L gasketed plate evaporator,Chemical Industry Gasketed Plate Heat Exchanger |
||

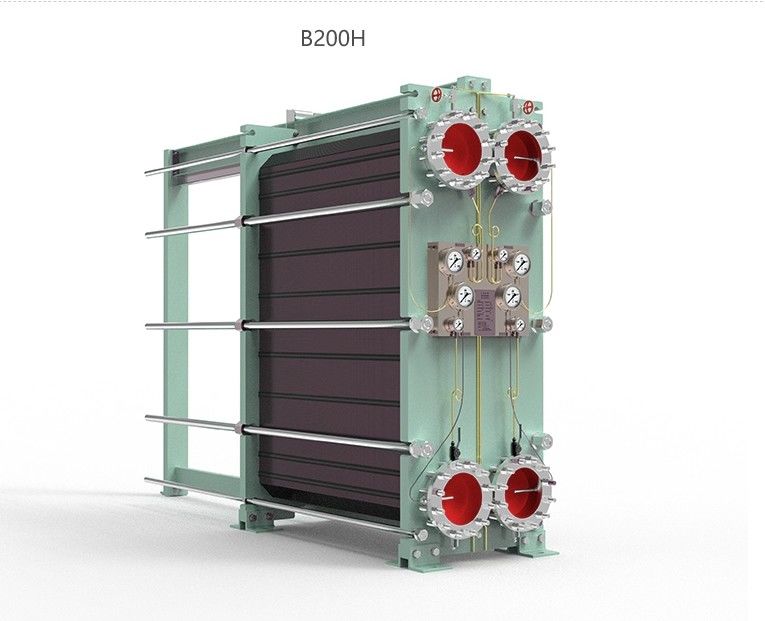

سلسلة B200H الصفيحة الصفيحة مقايض الحرارة SUS316L المواد للصناعة الكيميائية
محولات حرارة الصفائح المختومة (GPHEs)هي نوع من مبادلات الحرارة التي تستخدم سلسلة من الألواح مع غشاشات بينها لنقل الحرارة بين سوائل. إليك بعض المعلومات حول المبادلات الحرارية للصفائح المختومة:
مبدأ العمل:
تعمل GPHEs على مبدأ التدفق المعاكس للتيار ، حيث يتدفق السوائل الساخنة والباردة في اتجاهات معاكسة. يتدفق السوائل من خلال قنوات بديلة تشكلها الصفائح.يتم نقل الحرارة من السائل الساخن إلى السائل البارد من خلال الألواح، تسهل من قبل مساحة السطح الكبيرة والتدفق المضطرب التي أنشأتها النمط المموج على الألواح.
تصميم اللوحة:
عادة ما تكون الألواح في GPHE مصنوعة من الفولاذ المقاوم للصدأ أو التيتانيوم أو مواد أخرى مقاومة للتآكل.لديهم نمط موجّه يزيد من نقل الحرارة من خلال خلق الاضطرابات وزيادة الاتصال بين السوائليتم تجميع الصفائح وتضغطها مع غشاشات بينها لتشكيل ختم ضيق والحفاظ على قنوات تدفق منفصلة للسيالين.
أغطية:
يتم تصنيع أغلفة GPHEs من مواد مثل النتريل (NBR) أو EPDM أو Viton ، والتي توفر ختمًا مرنًا ودائمًا بين الألواح.المسامير منع خلط من السوائل اثنين وضمان أن السوائل تتدفق من خلال قنواتها الخاصةتساعد الصمامات أيضًا على تعويض أي خلل في محاذاة الصفائح وتوفير العزل الحراري بين الصفائح.
التطبيقات:
تستخدم GPHEs في العديد من الصناعات والتطبيقات التي تتطلب نقل الحرارة بكفاءة. بعض التطبيقات الشائعة تشمل أنظمة HVAC والعمليات الصناعية والتبريد ،معالجة الأغذية والمشروبات، توليد الكهرباء، والأنظمة البحرية والبحرية، واسترداد الحرارة النفايات.

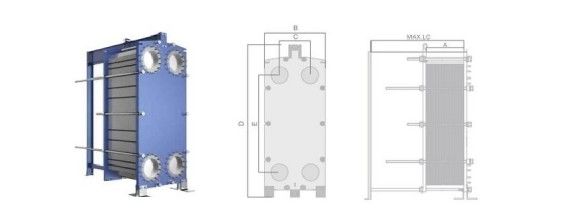

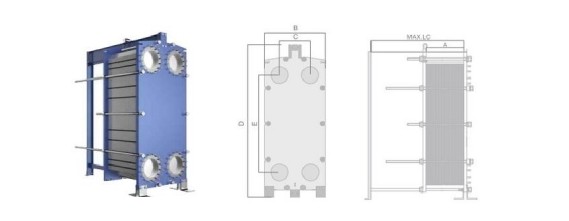

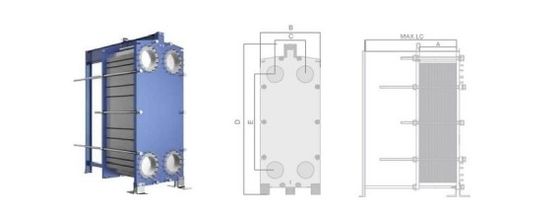

| النوع | A ((mm) | ب ((م | C(mm | D ((ملم) | E ((ملم) | الارتفاع (ملم) (من منتصف القاع إلى الأرض) ((ملم) |
(ماكس) ، (إل سي) (ملم) |
مسار الجهاز (ملم) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) | أقصى عدد من القطع |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 1.0/1.6 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 1.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 1.0/1.6 | 700 |
ورشة عمل:
الحزمة:
منطقة الاختبار:
