| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | ب60ح |
| الحد الأدنى لكمية: | قطعة واحدة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال 9 أيام |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 160 قطعة/يوم |
| المواد: | 316 لتر | أقصى ضغط تصميم: | 1.6 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | المشبك، شفة، الخيط الخارجي | فترة الضمان: | 12 شهراً |
| الهيكل: | انفصال | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة التكييف | ||
| إبراز: | SS316L مقايض الحرارة الصفيحة الغسيل,SS316L الصفيحة إلى الصفيحة مبادلة الحرارة,SS316L plate to plate heat exchanger |
||

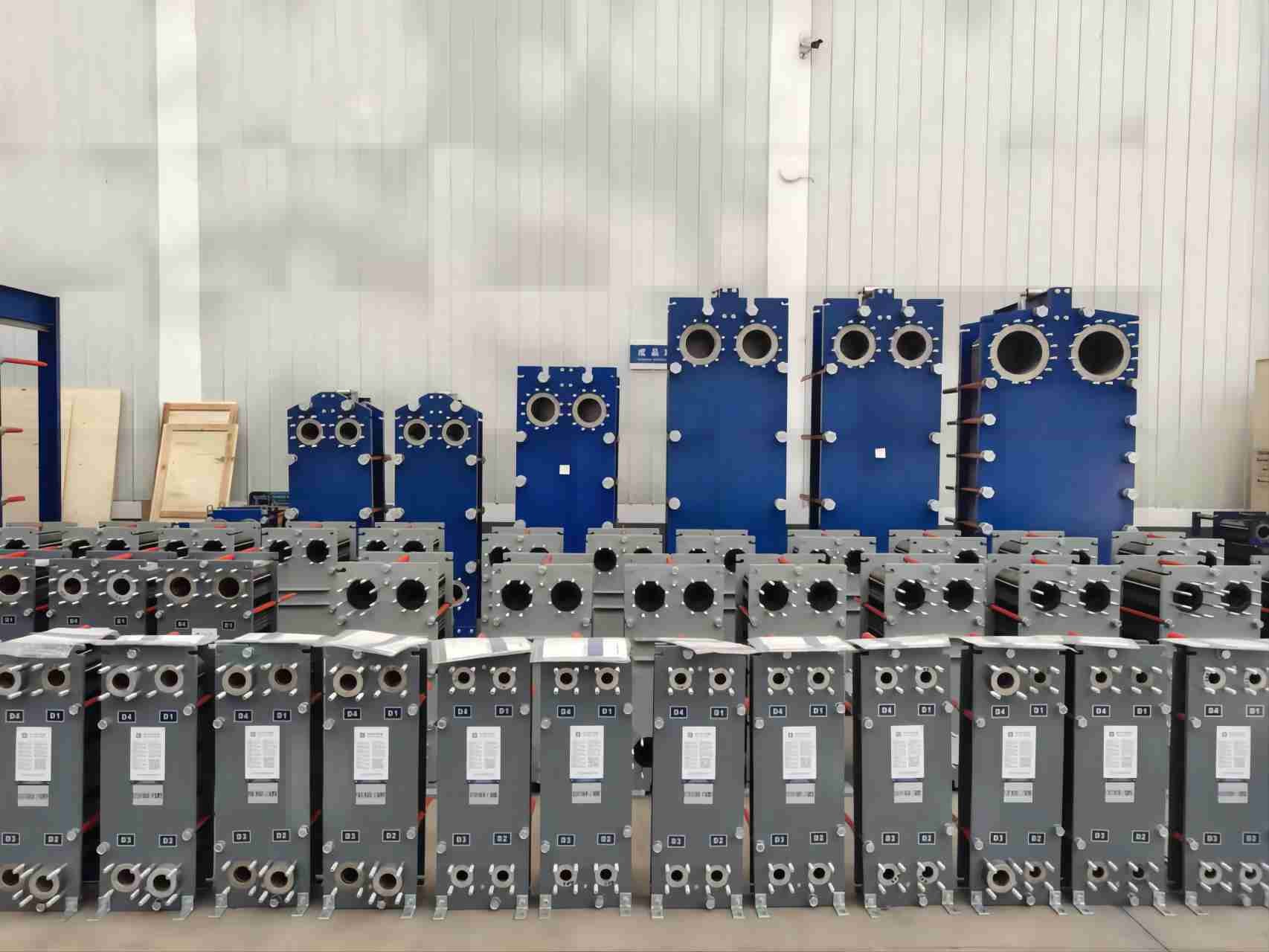

سلسلة B60H الصفيحة غسيل المواد المبادلة الحرارية 316L للصناعة HVAC
محولات حرارة الصفائح المختومة (GPHEs)تقدم العديد من الميزات التي تجعلها خيارًا شائعًا لتطبيقات نقل الحرارة. فيما يلي بعض الميزات الرئيسية لمبادلات الحرارة الصفيحة:
التصميم المدمج: تتمتع أجهزة GPHEs بصمة صغيرة مقارنةً بأنواع أخرى من مبادلات الحرارة. يتم تجميع الألواح بشكل وثيق معًا ، مما يوفر مساحة سطحية كبيرة لنقل الحرارة في حجم صغير نسبيًا.هذا التصميم المدمج يوفر المساحة ويسمح بالاندماج بسهولة في الأنظمة القائمة.
كفاءة عالية في نقل الحرارة: تم تصميم GPHEs لتحقيق أقصى قدر من كفاءة نقل الحرارة. الصفائح لها أنماط موجعة تخلق اضطرابات في تدفق السائل ، مما يعزز نقل الحرارة بكفاءة.التدفق المضطرب يزيد من الخلط والتواصل بين السوائل، مما أدى إلى ارتفاع معامل نقل الحرارة العام.
النموذجية وقابلة للتوسع: تصميم GPHEs هو وحدات، مما يسمح بتخصيص سهل والتكيف مع متطلبات نقل الحرارة المختلفة.يمكن إضافة أو إزالة ألواح إضافية لضبط منطقة نقل الحرارة والقدرة حسب الحاجةهذه التشكيلات تجعل GPHEs مرنة وقابلة للتوسع لتطبيقات مختلفة.
التنوع: تصلح GPHEs لمجموعة واسعة من التطبيقات ويمكنها التعامل مع السوائل المختلفة ، بما في ذلك الماء والزيت والمواد الكيميائية والمواد التبريدية.التبريد، وتجهيز الأغذية والمشروبات، وتوليد الطاقة، من بين أمور أخرى.
صيانة سهلة: تم تصميم GPHEs لسهولة الصيانة. يمكن الوصول إلى اللوحات الفردية وتنظيفها أو استبدالها إذا لزم الأمر ، مما يقلل من وقت التوقف وتخفيض تكاليف الصيانة.يمكن استبدال غسالات دون تفكيك المبادل الحراري بأكملهجعل مهام الصيانة فعالة وفعالة من حيث التكلفة.
مرونة درجة الحرارة والضغط: GPHEs يمكن أن تتعامل مع مجموعة واسعة من درجات الحرارة والضغوط ، مما يجعلها مناسبة لكل من التطبيقات عالية درجة الحرارة والضغط العالي.يمكن اختيار المواد المستخدمة في الألواح والمسامير لتحمل متطلبات درجة الحرارة والضغط المحددة للتطبيق.
كفاءة الطاقة: تشتهر GPHEs بكفاءتها في استخدام الطاقة. يسهم التدفق المضطرب ومساحة سطح نقل الحرارة الكبيرة في تبادل الحرارة الفعال ، مما يقلل من استهلاك الطاقة.بعض GPHEs تتضمن ميزات مثل أنظمة استرداد الحرارة لاستخدام الحرارة الفارغة وتحسين كفاءة الطاقة بشكل عام.
جمقاومة التآكل: عادة ما تكون GPHEs مصنوعة من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ أو التيتانيوم. وهذا يضمن المتانة وطول العمر،حتى عند التعامل مع السوائل السامة أو العمل في بيئات قاسية.
فعالة من حيث التكلفة: توفر GPHEs حلًا فعالًا من حيث التكلفة لتطبيقات نقل الحرارة.وتكاليف الصيانة بالمقارنة مع أنواع المبادلات الحرارية الأخرى.
| النوع | A ((mm) | ب ((م | C(mm | D ((ملم) | E ((ملم) | الارتفاع (ملم) (من منتصف القاع إلى الأرض) ((ملم) |
(ماكس) ، (إل سي) (ملم) |
مسار الجهاز (ملم) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) | أقصى عدد من القطع |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 1.0/1.6 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 1.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 1.0/1.6 | 700 |
