| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أ 19 |
| الحد الأدنى لكمية: | 1 عبوة خشبية |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | خلال 11 يوماً |
| شروط الدفع: | L / C ، T / T ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 180 قطعة / يوم |
| المواد: | SM0254 | أقصى ضغط تصميم: | 1.6 ميجا باسكال |
|---|---|---|---|
| وضع اتصال: | المشبك، شفة، الخيط الخارجي | فترة الضمان: | سنة واحدة |
| الهيكل: | انفصال | الرمز السريع: | 8419500090 |
| التطبيق: | صناعة المعادن | ||
| إبراز: | صناعة الغذاء المكبس الصفيحة مبادلة الحرارة,المقاومة للانسفاضات الصفيحة الصفيحة مبادلة الحرارة,محول حرارة من نوع الصناعة الغذائية,Leakage Resistance Gasket Plate Heat Exchanger,food industry plate style heat exchanger |
||
المواد المستخدمة في صناعة المعادن

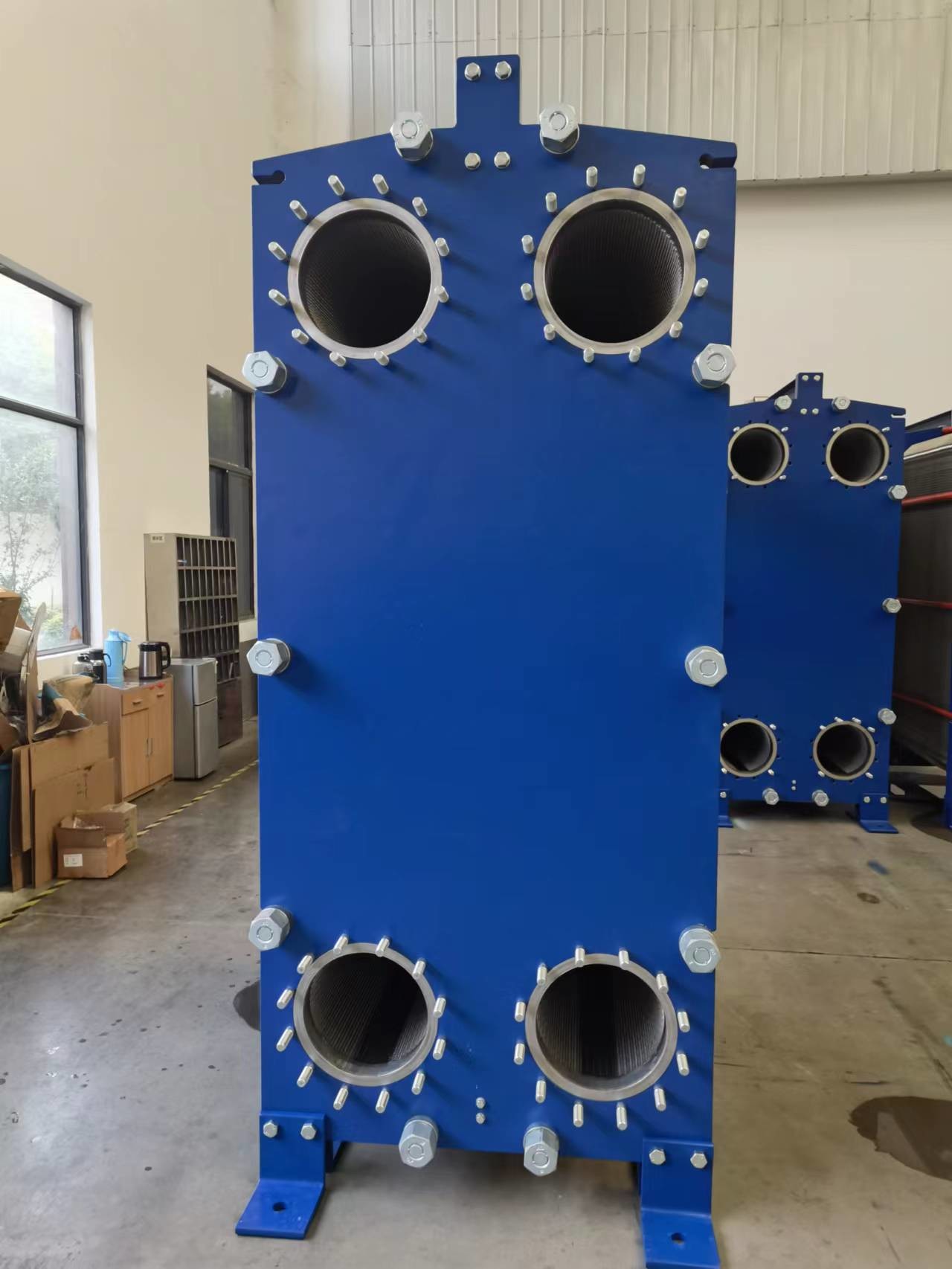

مُبادل حرارة صفيحة مغلفة (GPHE)هو نوع من مبادلات الحرارة التي تتكون من سلسلة من الألواح المعدنية مع غشاشات بينها. تم تصميمه لنقل الحرارة بكفاءة بين سوائل اثنين مع الحفاظ على انفصالهما.يتم استخدام GPHEs على نطاق واسع في مختلف الصناعات والتطبيقات بسبب حجمها المدمج، كفاءة عالية في نقل الحرارة، و تنوع.
الميزات الرئيسية ومبادئ عمل مبادلة حرارة صفيحة مغلفة:
تصميم اللوحة: تتكون GPHEs من ألواح متعددة مصنوعة من مواد مثل الفولاذ المقاوم للصدأ أو التيتانيوم.تحسين كفاءة نقل الحرارة.
أغطية: يتم إغلاق لوحات GPHE مع غشاشات مصنوعة من مواد elastomer، مثل النتريل (NBR) أو EPDM.لمنع خلط السوائل التي يتم تبادلها.
تدفق السوائل: السوائل المشاركة في عملية تبادل الحرارة تتدفق من خلال قنوات بديلة تتشكل بين الصفائح.ترتيب تدفق التيار المضاد يزيد من فرق درجة الحرارة بين السوائلتحسين نقل الحرارة
نقل الحرارة: عندما يتدفق السوائل الساخنة والباردة عبر قنواتها الخاصة، يتم نقل الحرارة من جانب الساخن إلى الجانب البارد من خلال مواد اللوحة.تصميم الصفيحة المموجة وتدفقها المضطرب يساعد على نقل الحرارة بكفاءة، مما أدى إلى ارتفاع معامل نقل الحرارة العام.
التصميم المدمج: توفر GPHEs بصمة صغيرة مقارنة بنوع آخر من مبادلات الحرارة. يتم تجميع الألواح بشكل وثيق معًا ، مما يوفر مساحة سطحية كبيرة لنقل الحرارة في حجم صغير نسبيًا.
المرونة والتشكيل: تصميم GPHEs هو وحدات، مما يسمح بتخصيص سهل والتكيف مع متطلبات نقل الحرارة المختلفة.يمكن إضافة أو إزالة ألواح إضافية لضبط منطقة نقل الحرارة والقدرة حسب الحاجة.
صيانة سهلة: تم تصميم GPHEs لسهولة الصيانة. يمكن الوصول إلى اللوحات الفردية وتنظيفها أو استبدالها إذا لزم الأمر ، مما يقلل من وقت التوقف وتخفيض تكاليف الصيانة.
التنوع: تصلح GPHEs لمجموعة واسعة من التطبيقات ، بما في ذلك أنظمة HVAC ، والعمليات الصناعية ، والتبريد ، ومعالجة الأغذية والمشروبات ، وتوليد الطاقة. يمكنها التعامل مع مختلف السوائل ،بما في ذلك الماء، النفط والمواد الكيميائية ومواد التبريد.
يقدم مبادلات الحرارة الصفيحة المختومة نقلًا فعالًا للحرارة وحجمًا مضغوطًا ومرونة ، مما يجعلها خيارًا شائعًا للعديد من تطبيقات تبادل الحرارة.سهولة الصيانة، والتنوعية تسهم في استخدامها على نطاق واسع في مختلف الصناعات.
| النوع | A ((mm) | ب ((م) | C(mm | D ((ملم) | E ((ملم) | الارتفاع (ملم) (من منتصف القاع إلى الأرض) (ملم) | MAX.LC (ملم) |
مسار الجهاز (ملم) (ملم) |
الحد الأقصى للتدفق (m3/h) (m3/h) | ضغط التصميم (Mpa) | أقصى عدد من القطع |
| A8 | N ((2.3+X) | 200 | 70 | 750 | 656 | 51.5 | 500 | 28 | 18 | 10/16 | 95 |
| AS7 | N ((2.3+X) | 300 | 126 | 660 | 394 | 160 | 500 | 60 | 36 | 1.0/1.6 | 200 |
| A14 | N ((2.3+X) | 300 | 126 | 960 | 694 | 160 | 1200 | 60 | 36 | 1.0/1.6 | 200 |
| A19 | N ((2.3+X) | 382 | 192 | 995 | 701 | 165 | 1200 | 66 | 36 | 10/16 | 250 |
