| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | SB200 |
| الحد الأدنى لكمية: | 3 حزم خشبية |
| الأسعار: | Competitive |
| تفاصيل التغليف: | حزمة خشبية |
| وقت التسليم: | في غضون 7-10 أيام عمل |
| شروط الدفع: | T/T، L/C، D/P |
| القدرة على العرض: | 4200 قطعة/شهر |
| ضغط التصميم: | أقصى 4.5Mpa | معدل المد و الجزر: | 8→300 متر3/ساعة |
|---|---|---|---|
| الرمز السريع: | 8419500090 | درجة حرارة التصميم: | -196°C→ 225°C |
| الحجم: | قابلة للتخصيص | النوع: | صفيحة تبادل حرارة |
| أقصى ضغط: | 4.5 ميجا باسكال | الضمان: | سنة واحدة |
| إبراز: | مبادلة حرارة صفيحة التبريد الفعالة,محول حرارة لوحة التبريد 4.5Mpa,صفيحة التدفئة مقايض الحرارة 4.5Mpa,cooling plate heat exchanger 4.5Mpa,Heating Plate Heat Exchanger 4.5Mpa |
||

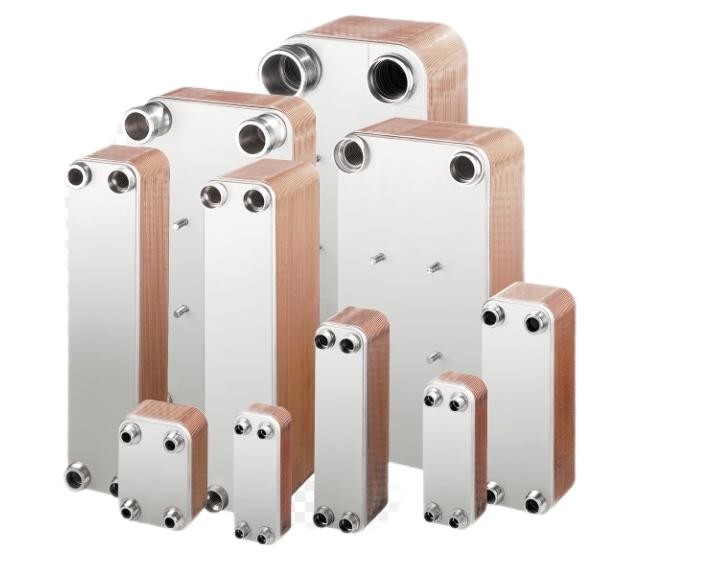

مبادلة الحرارة الصفيحة النحاسية هي نوع من مبادلة الحرارة الصفيحة التدفئة التي تستخدم على نطاق واسع في المبردات الصناعية.وهي مصنوعة من النحاس مع مقاومة درجة حرارة عالية ويمكن استخدامها في درجة حرارة التصميم من -196 °C إلى 225 °Cمع تصميمها المتقدم ، يمكن استخدامها في ضغط التصميم يصل إلى 4.5Mpa. بالإضافة إلى ذلك ، يمكن تخصيصها في الحجم وتتوفر في SAE Flanged ، Flanged ، Thread Male ، Thread Female ،أنواع اتصالات اللحاميمكن للعملاء الاستمتاع بضمان سنة واحدة لهذا المبادل الحراري من صفيحة النحاس.
| المعلمات | تفاصيل |
|---|---|
| النوع | محول الحرارة الصفيحة |
| الحجم | قابلة للتخصيص |
| الرمز السريع | 8419500090 |
| ضغط التصميم | أقصى 4.5Mpa |
| الضمان | سنة واحدة |
| الحرارة القصوى | 225 درجة مئوية |
| معدل التدفق | 8→300 متر3/ساعة |
| المواد | النحاس |
| نوع الاتصال | SAE المزروعة، المزروعة، الخيط الذكور، الخيط الإناث، لحام |
| درجة حرارة التصميم | -196°C→ 225°C |
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |

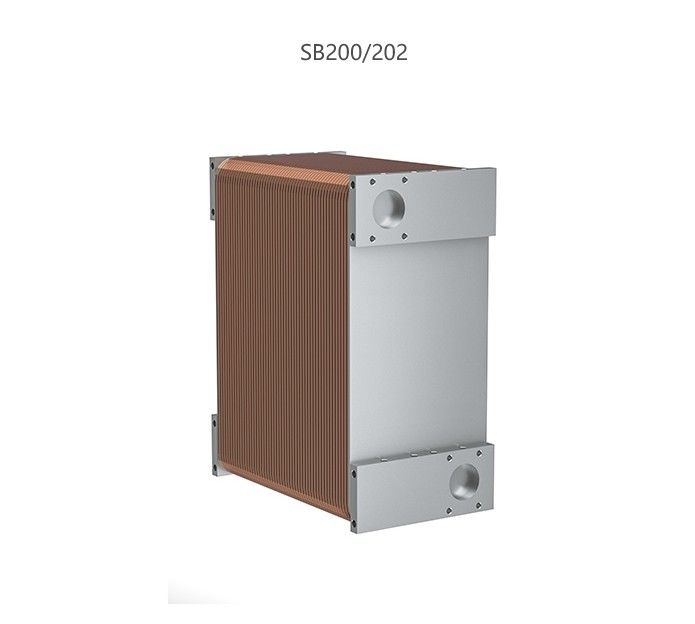

| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
اسم العلامة التجارية: Tenkai
مكان المنشأ: الصين
شهادة: ISO9001
الحد الأدنى لكمية الطلب: حزمة خشبية واحدة
السعر: تنافسي
تفاصيل التعبئة: عبوة خشبية
وقت التسليم: خلال خمسة أيام عمل
شروط الدفع: T/T، L/C، D/P
القدرة على التوريد: 4200 قطعة/شهر
معدل التدفق: 8→300m3/h
الرمز السريع: 8419500090
المواد: النحاس
الحرارة القصوى: 225 درجة مئوية
ضغط أقصى: 4.5Mpa
نحن نقدم خدمات مبادلة حرارة صفيحة نحاسية مخصصة لمبادلة حرارة مضخة الحرارة، مبادلة حرارة صفيحة التبريد، المياه إلى مبادلة حرارة صفيحة المياه.
نحن نقدم أعلى مستوى من الدعم التقني والخدمات لمبادل الحرارة الخاص بنا
نحن ملتزمون بتوفير أعلى مستوى من الدعم التقني والخدمة لعملائنا إذا كان لديك أي أسئلة أو تحتاج إلى مساعدة مع المبادل الحراريمن فضلك لا تتردد في الاتصال بنا.
سيتم تعبئة مبادلة الحرارة من الصفيحة النحاسية بأمان في صندوق من الورق المقوى مع غلاف الفقاعات والرغوة لضمان عدم تلف المنتج أثناء الشحن.سيتم وضع علامة على الصندوق مع اسم المنتج وتفاصيل الشحن قبل أن يتم إغلاقها بشريط التعبئة.
سيتم شحن مُبادل الحرارة من الصفائح النحاسية عن طريق خدمة خدمة سريعة موثوقة سيتم تتبع الشحنة والتأمين عليها لضمان التسليم الآمن وفي الوقت المناسب
مواد النحاس:
ورشة عمل:
