| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | SB26 |
| الحد الأدنى لكمية: | 8 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 10 أيام |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 650 قطعة / يوم |
| المواد: | النحاس/النيكل | ماكس تدفق: | 18 متر3/ساعة |
|---|---|---|---|
| وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار | فترة الضمان: | سنة واحدة |
| الهيكل: | صفيحة تبادل حرارة | الرمز السريع: | 8419500090 |
| التطبيق: | أنظمة HVAC، التبريد، السيارات، النفط والغاز، توليد الكهرباء، الكيماويات | ||
| إبراز: | التوافق السائل متعددة الاستخدامات مقايض الحرارة المقاوم,مبادلات الحرارة من الألواح المقاومة 18m3/h,بخار الصفائح المقاومة 18m3/h,Brazed Plate Heat Exchangers 18m3/h,brazed plate evaporator 18m3/h |
||

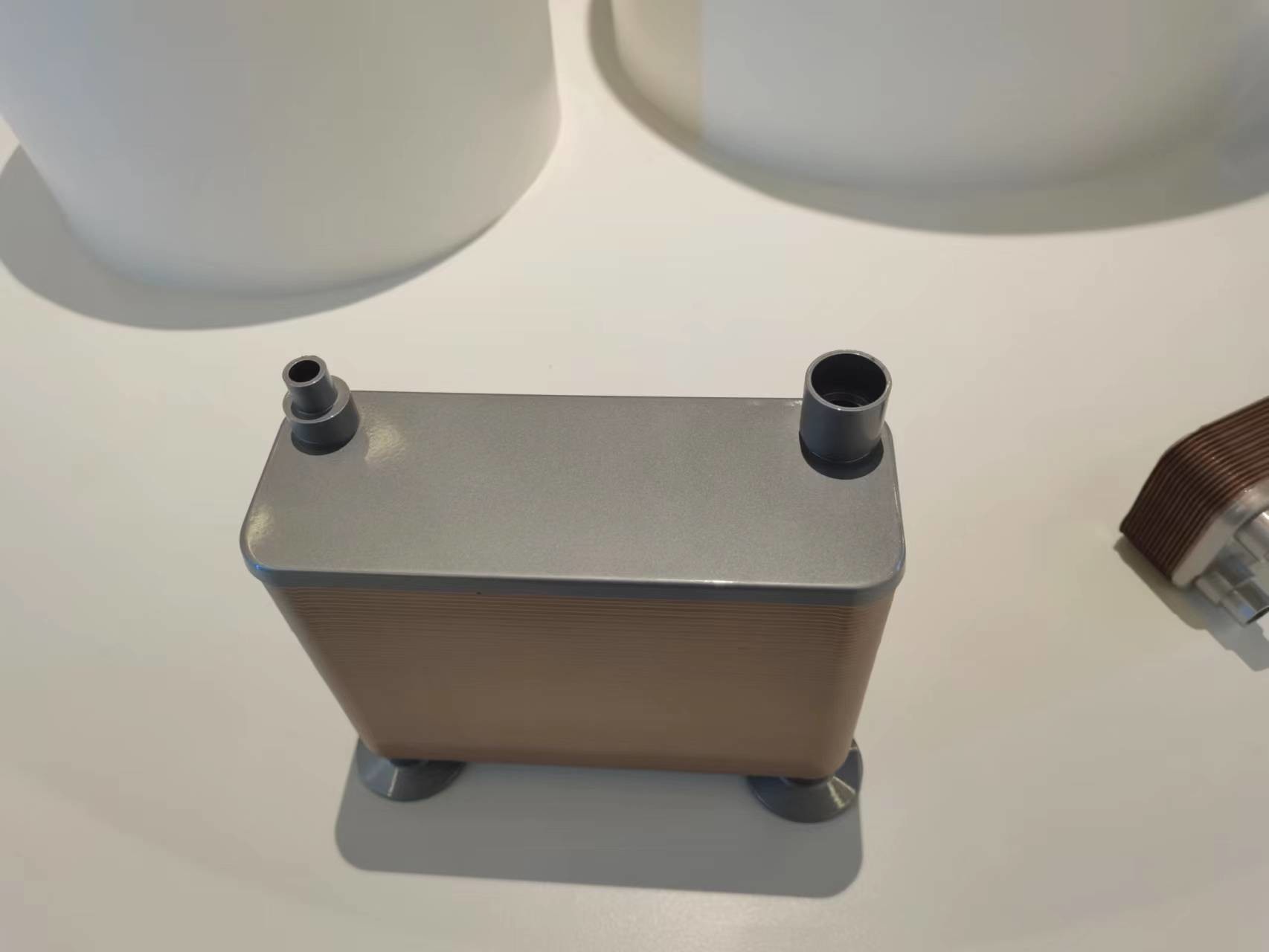

التوافق السائل متعددة الاستخدامات الصناعية الصلبة الصفيحة مبادلة الحرارة
مقدمة:
المبادلات الحرارية الصناعية للصفائح المقاومة تقدم مزايا مثل الكفاءة الحرارية العالية والحجم المدمج والتنوع والمتانة.هذه الخصائص تجعلها مناسبة بشكل جيد لمختلف التطبيقات الصناعية حيث نقل الحرارة الفعال، تحسين المساحة، والموثوقية أمر حاسم.
خصائص المنتج:
الحجم المدمج: المبادلات الحرارية للصفائح المدمجة لها تصميم مضغوط وخفيف الوزن ، مما يسمح للاستخدام الفعال للمساحة.
كفاءة عالية في نقل الحرارة: توفر الألواح المقاومة مساحة سطحية كبيرة لنقل الحرارة ، مما يؤدي إلى كفاءة حرارية عالية وتحسين الأداء.
أداء حراري ممتاز: تؤمن عملية التسليح ربطًا قويًا بين الألواح ، مما يسمح بأقل قدر من المقاومة الحرارية ونقل الحرارة الفعال.
نطاق تشغيل واسع: يمكن لمبادلات الحرارة الصفيحة المقاومة التعامل مع مجموعة واسعة من درجات الحرارة والضغوط ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
سريعة والاستجابة: بسبب التصميم المدمج وتخطيط الصفيحة الفعال ، توفر مفاصلات الحرارة الصفيحة الملحومة تبادلًا سريعًا للحرارة والاستجابة السريعة لظروف متغيرة.
متينة وموثوقة: توفر البناء الملتحم مقاومة ممتازة للتآكل والإجهاد الميكانيكي ، مما يضمن المتانة طويلة الأجل والتشغيل الموثوق به.
صيانة سهلة: التصميم المدمج وسهولة الوصول إلى مبادلات الحرارة الصفيحة المصقولة تجعلها سهلة التنظيف والصيانة.
فعالة من حيث التكلفة: توفر مبادلات الحرارة الصفيحة المقاومة حلًا فعالًا من حيث التكلفة لتطبيقات نقل الحرارة ، مع كفاءتها العالية وحجمها المدمج ومدة خدمتها الطويلة.
باختصار ، تُعرف مبادلات الحرارة الصفيحة الملتحمة بحجمها المدمج وكفاءة نقل الحرارة العالية والأداء الحراري الممتاز ومدى التشغيل الواسع والمتانة والفعالية من حيث التكلفة.
| النوع | ب ((م | C(mm | D ((ملم) | E ((ملم) |
سمك (ملم) |
الوزن ((كغ) | الحد الأقصى للتدفق (m3/h) | ضغط التصميم (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | ثلاثة أرباع5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | ثلاثة أرباع5 |
| الـ SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | ثلاثة أرباع5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | ثلاثة أرباع5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | ثلاثة أرباع5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | ثلاثة أرباع5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5 + 0.133N | 18 | ثلاثة أرباع5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | ثلاثة أرباع5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | ثلاثة أرباع5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | ثلاثة أرباع5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | ثلاثة أرباع5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379 + 0.194N | 18 | ثلاثة أرباع5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5 + 0.228N | 18 | ثلاثة أرباع5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | ثلاثة أرباع5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | ثلاثة أرباع5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2. 1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6 + 0.93N | 200 | 2. 1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | ثلاثة أرباع5 |
