| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tenkai |
| إصدار الشهادات: | ISO9001-2015 |
| رقم الموديل: | UHP95BV |
| الحد الأدنى لكمية: | 1 حزمة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | حزمة صندوق خشبي |
| وقت التسليم: | في غضون 12 يومًا |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على العرض: | 260 قطعة/يوم |
| مادة الشبكة: | Q235 | درجة حرارة العمل: | 200 |
|---|---|---|---|
| بولت: | M16، M20 | وضع اتصال: | الخيط الذكر ، الخيط الإناثي ، الشريط ، الشريط SAE ، الحرار |
| فترة الضمان: | سنة واحدة | الهيكل: | صفيحة تبادل حرارة |
| ضغط التصميم: | 14 ميجا باسكال | اختبار الضغط: | 21 ميجا باسكال |
| ماكس تدفق: | 42 م³ / ح | الرمز السريع: | 8419500090 |
| التطبيق: | استرداد الحرارة وتبريد النفط ومعالجة الغاز | ||
| إبراز: | محول حرارة صفيحة معالجة الغاز,محول حرارة لوحة تبريد الزيت,Q235 مُبادل حرارة الصفيحات عالية الضغط,Oil Cooling Plate Heat Exchanger,Q235 High Pressure Plate Heat Exchanger |
||

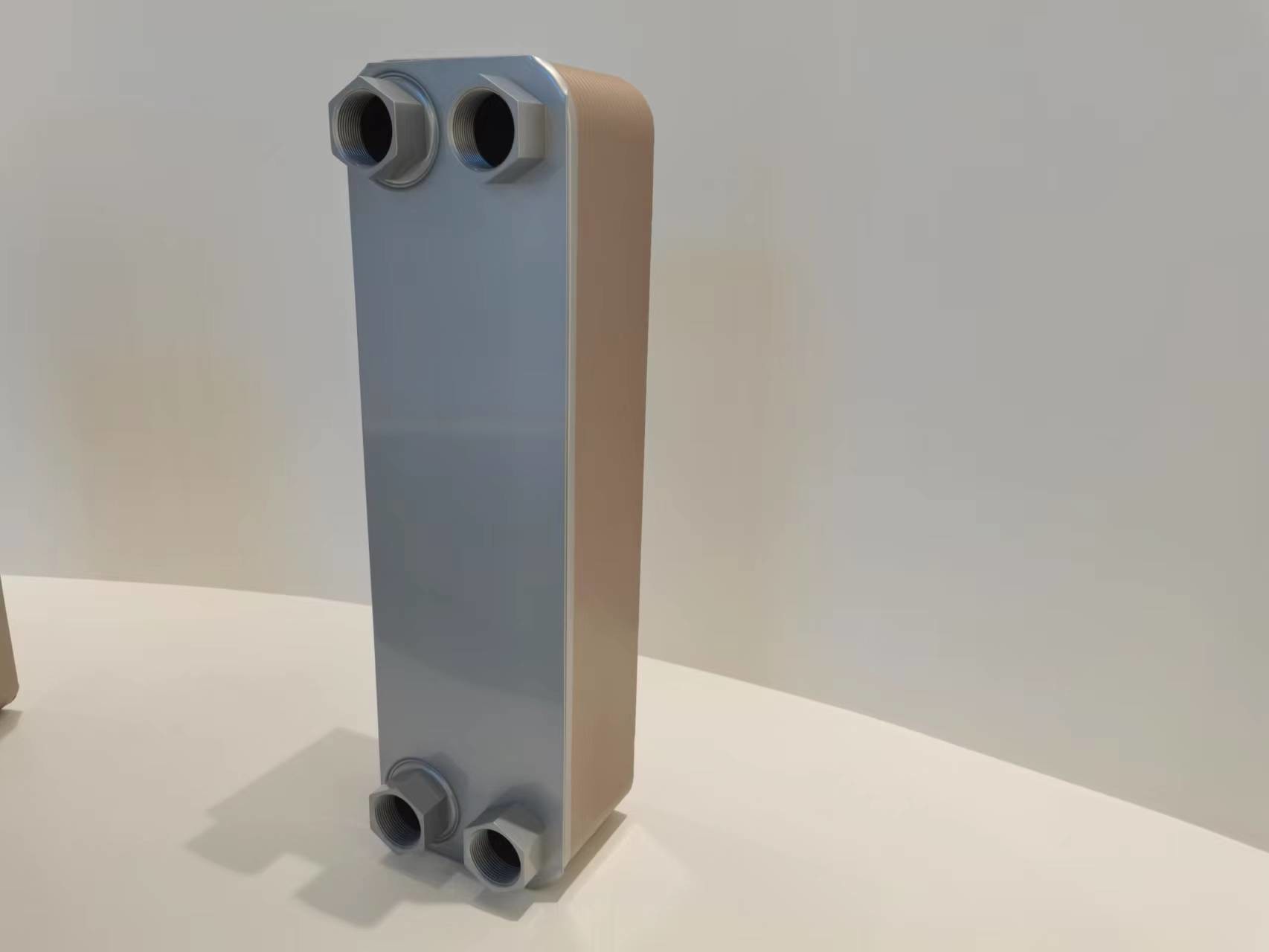

تبادل حرارة الصفيحات المصلحة عالية الضغط المستخدمة لاسترداد الحرارة وتبريد النفط وتطبيقات معالجة الغاز
| النوع | ب ((م) | C ((ملم) | D ((ملم) | E ((ملم) | سمك ((ملم)) | P (ملم) | الحد الأقصى للتدفق (m3/h) |
| UHP95BV | 252 | 92 | 685 | 519 | 11+2.7N |
30 |
42 |
مقدمة:
المبادلة الحرارية ذات الصفيحة المتحركة ذات الضغط العالي تعتمد تصميم الأسطوانة المزدوجة ، مما يجعل بنيتها مضغوطة وأكثر تحملًا للضغط. يمكن استخدامها في نظام مضخة الحرارة مع R722 ((CO2) سائل التبريد.
المبادل الحراري للصفائح الملحومة عالية الضغط هو جهاز نقل حرارة مضغوط وكفء مصمم للتطبيقات التي تتطلب تشغيل عالية الضغط.يتكون من سلسلة من الألواح المعدنية المموجة التي يتم تسليحها معًا باستخدام عملية درجة حرارة عاليةهذا البناء يسمح لأداء حراري ممتاز ومقاومة الضغط.
درجة الحرارة المطبقة: 200 درجة مئوية
ضغط التصميم: 14 مبا
ضغط الاختبار: 21 مبا
ملاحظة: مادة الجص هي Q235 ، المسمار لـ M16 ، M20 ، ومتاحة للوحة الرفع المناسبة ، القاعدة ، الخ
ورشة عمل:
مواد النحاس:
